    Opis klawiszy funkcyjnych i gałek

Klawisze funkcyjne

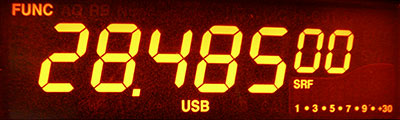

FUNC - Klawisz funkcyjny. Naciśnięcie go a następnie innego klawisza realizuje dodatkową funkcję opisaną pod klawiszem. Naciśnięcie klawisza sygnalizuje napis FUNC na wyświetlaczu. Naciśnięcie klawisza FUNC przez 2 sek. powoduje wyświetlenie trybu MENU odbiornika.

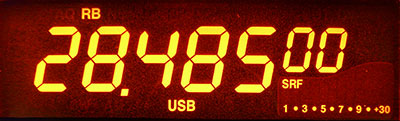

RB (Roger Beep) - Funkcja emituje krótki sygnał w momencie zwolnienia przycisku PTT po zakończeniu nadawania. Informuje to odbiorcę o zakończeniu nadawania. Aktywność funkcji sygnalizuje napis RB na wyświetlaczu.
Ustawienie częstotliwości sygnału Roger Beep dokonuje się w Menu RBF, natomiast długość sygnału w Menu RBT.

 +  BP (Beep) - Funkcja uaktywnia potwierdzenie naciśnięcia dowolnego klawisza lub obrotu gałki krótkim sygnałem. Aktywność funkcji sygnalizuje napis BP na wyświetlaczu.
Ustawienie poziomu sygnału Beep dokonuje sie w Menu BEU

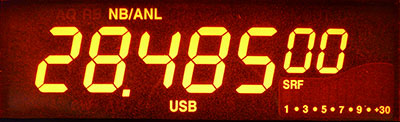

NB/ANL (Noise Blanker/Automatic Noise Limiter) - Filtr eliminujący szumy i lokalne zakłócenia słyszane w tle. Aktywność funkcji sygnalizuje napis NB/ANL na wyświetlaczu.

 +  LOCK (Keyboard Lock) - Blokada klawiatury i pokręteł za wyjątkiem przycisku PTT, selektora podzakresów A-F oraz przełącznika trybu emisji.

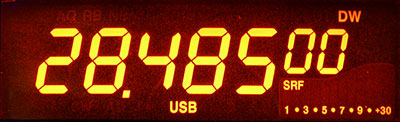

DW (Dual Watch) - Funkcja umożliwiająca jednoczesne skanowanie dwóch dowolnych kanałów. Aby aktywować tą funkcję należy:
- Gałką SQ wyciszamy odsłuch kanału
- Ustawiamy pierwszy skanowany kanał
- Naciskamy klawisz DW. Napis DW na wyświetlaczu zaczyna mrógać
- Ustawiamy drugi skanowany kanał
- Naciskamy powtórnie klawisz DW
- Na wyświetlaczu pojawią się oba skanowane kanały Odbiornik zacznie automatycznie skanować oba wybrane kanały aż do momentu wykrycia w którymś z nich odbieranego sygnału. Po 5 sek. od momentu wykrycia odbieranego sygnału lub końca nadawania skanowanie rozpoczyna się ponownie. Czas ten można zmienić poprzez programowanie odpowiedniej wartości komputerowo.

 +  LCD OFF - Wyłączenie/włączenie wyświetlacza.

SCAN - Skanowanie bieżącego kanału. Po aktywacji funkcji sygnalizowanej pojawieniem się napisu SC na wyświetlaczu należy gałką SQ wyciszyć odsłuch kanału. Odbiornik automatycznie rozpocznie proces skanowania aż do napotkania sygnału otwierającego poziom wyciszenia.
Ustawienia trybu skanowania dokonuje się w Menu SC.
 +  SC.LIST - Edycja i kasowanie listy kanałów poddanych skanowaniu.

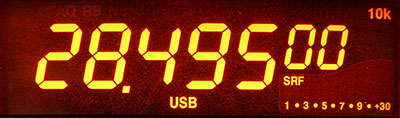

+10kHz
W wielu odbiornikach również w omawianym tu HR-5500 producent nie zaprogramował pewnych kanałów i ich częstotliwości - tzw. "dziur" tj. kanałów oznaczonych 3A, 7A, 11A, 15A i 19A. Występują one we wszystkich podzakresach A - F. Aby udostępnić te kanały i częstotliwości użytkownikowi stosuje się specjalny klawisz +10kHz. Naciśniecie tego klawisza powoduje powiększenie w aktualnym kanale częstotliwości odbioru RX i nadawania TX o + 10 kHz. Powtórne naciśnięcie klawisza powoduje powrót do wcześniejszych częstotliwości. Sposób przełączenia na wyżej wspomniane brakujące kanały przedstawia poniższe zestawienie.
A
03A = 03 + +10kHz - 26.095
07A = 07 + +10kHz - 26.145
11A = 11 + +10kHz - 26.195
15A = 15 + +10kHz - 26.245
19A = 19 + +10kHz - 26.295

B
03A = 03 + +10kHz - 26.545
07A = 07 + +10kHz - 26.595
11A = 11 + +10kHz - 26.645
15A = 15 + +10kHz - 26.695
19A = 19 + +10kHz - 26.745

C
03A = 03 + +10kHz - 26.995
07A = 07 + +10kHz - 27.045
11A = 11 + +10kHz - 27.095
15A = 15 + +10kHz - 27.145
19A = 19 + +10kHz - 27.195
D
03A = 03 + +10kHz - 27.445
07A = 07 + +10kHz - 27.495
11A = 11 + +10kHz - 27.545
15A = 15 + +10kHz - 27.595
19A = 19 + +10kHz - 27.645

E
03A = 03 + +10kHz - 27.895
07A = 07 + +10kHz - 27.945
11A = 11 + +10kHz - 27.995

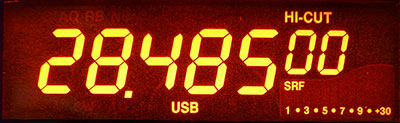

 +  HI-CUT - Filtr eliminujący wysokie tony oraz zakłócenia interferencyjne z odbieranego sygnału. Aktywność filtra sygnalizuje napis HI-CUT na wyświetlaczu.

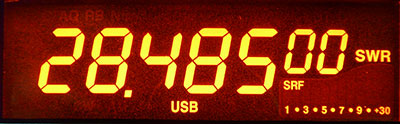

SWR - Zmiana trybu wyświetlacza podczas nadawania. Po aktywacji tej funkcji na wyświetlaczu podczas nadawania wyświetla się wartość współczynnika SWR. Jeden słupek oznacza wartość 1 a kolejne sygnalizują wzrost współczynnika o 0.1. Aktywność funkcji sygnalizuje napis SWR na wyświetlaczu.

 +  TOT (Time of Transmit) - Funkcja chroniąca przed nadmiernym nagrzaniem podczas nadawania dużą mocą. Objawia się to emisją krótkich sygnałów dźwiękowych a następnie wyłączeniem nadawania. Aktywacja lub wyłączenie tej funkcji sygnalizowane jest przez 2-sekundowe mruganie na wyświetlaczu napisu TOT-ON lub TOT-OFF.

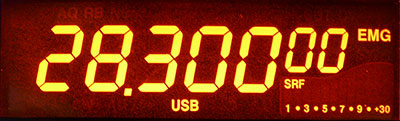

EMG (Emergency Channel) - Natychmiastowa aktywacja kanału ratunkowego. Sygnalizowane pojawieniem się napisu EMG na wyświetlaczu.

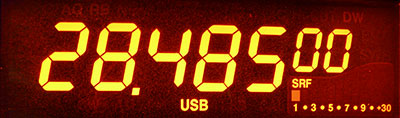

 +  S/RF - Funkcja zmiany wskazań wyświetlacza przy odbiorze lub nadawaniu. Aktywność funkcji sygnalizuje napis SRF na wyświetlaczu.





Gałki i przełączniki obrotowe

VOL/SQ/ON
Środkowa gałka VOL służy do włączania/wyłączania odbiornika oraz do regulacji głośności odsłuchu na głośniku wewnetrznym lub głośniku zewnetrznym podczas pracy w trybie PA.
Zewnętrzna gałka SQ służy do ustawienia punktu działania Sqelch-a czyli do wyciszenia odsłuchu.
E-TONE/ON
Środkowa gałka służy do włączania/wyłączania efektu echa oraz do regulacji jego wzmocnienia.
Zewnętrzna gałka służy do ustawienia wielkości opóźnienia echa.
RF GAIN/RF PWR
Środkowa gałka RF GAIN służy do regulacji czułości odbiornika.
Zewnętrzna gałka RF PWR służy do płynnej regulacji mocy wyjściowej (tylko dla AM/FM).
BAND
Przełącznik obrotowy BAND służy do zmiany podzakresów A - F odbiornika.

 Zakresy częstotliwości ustawień fabrycznych
 Zakresy częstotliwości po przeprogramowaniu odbiornika
MODE
Przełącznik obrotowy MODE służy do zmiany rodzaju emisji.
PA - praca jako wzmacniacz mikrofonowy z głośnikami zewnętrznymi
CW - telegrafia
AM - modulacja amplitudy
FM - modulacja częstotliwości
USB - górna wstęga boczna
LSB - dolna wstega boczna
CLARIFIER
Gałka CLARIFIER służy do skokowej reulacji częstotliwości. Środkowy przycisk PUSH służy do zmiany trybu regulacji aktualnej częstotliwości.

 Ustawienie wielkości kroku strojenia
 Zmiana funkcji gałki Clarifer
 Zmiana funkcji przycisku Push gałki Clarifier
CHANNEL
Przełącznik obrotowy CHANNEL służy do skokowej zmiany odbieranych kanałów.
Podobną funkcję mają klawisze mikrofonu DN i UP. Zaleca się stosowanie przycisków mikrofonu do zmiany kanałów aby uchronić przełącznik obrotowy CHANNEL przed nadmiernym zużyciem.

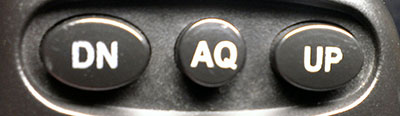

Przyciski mikrofonu



PTT - przycisk z boku mikrofonu inicjujący nadawanie
DN - przycisk zmiany kanału o 1 w dół
UP - przycisk zmiany kanału o 1 w górę
AQ - przycisk aktywujący automatyczne wyciszenie (Automatic Squelch)

 Aktywacja automatycznej redukcji szumu AQ

Emisja tonu
Jednoczesne naciśnięcie przycisku PTT i AQ powoduje emisję ustalonego tonu 300Hz-3KHz.

 Ustawienia częstotliwości tonu

    Reset do ustawień fabrycznych

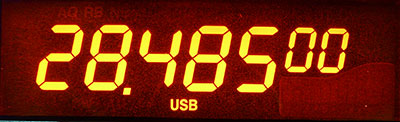

    Zmiana pasma 10/11m w wersji 6
    Opis ustawiania splitu
