Edycja ustawień głównych odbiornika

UWAGA: Niektóre z ustawień dostępne są w menu odbiornika. W tym wypadku podano skrót do ustawień w menu w kolorze zielonym.

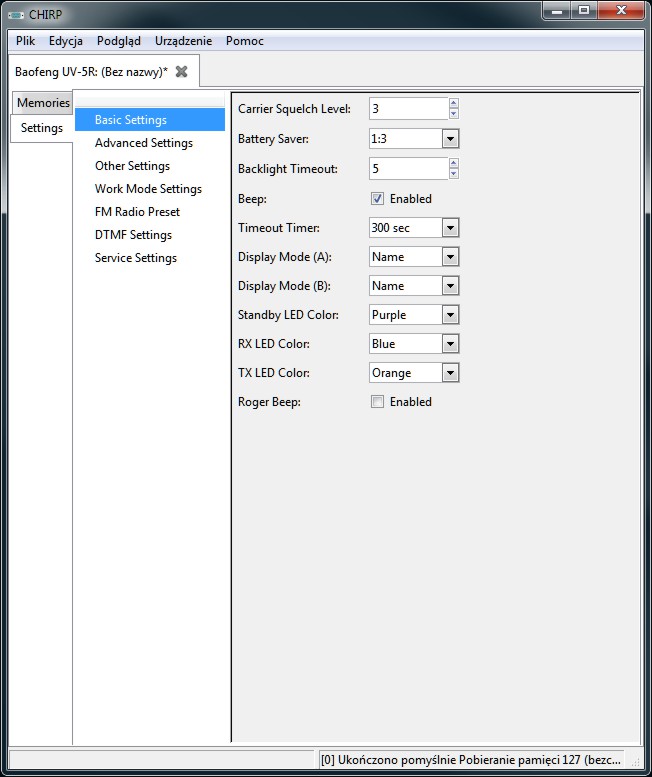

Główne / Basic Settings

Carrier Squelch Level

Ustawienie poziomu blokady szumu.
Dostępne ustawienia: 0-9.
[MENU] > [0 SQL]

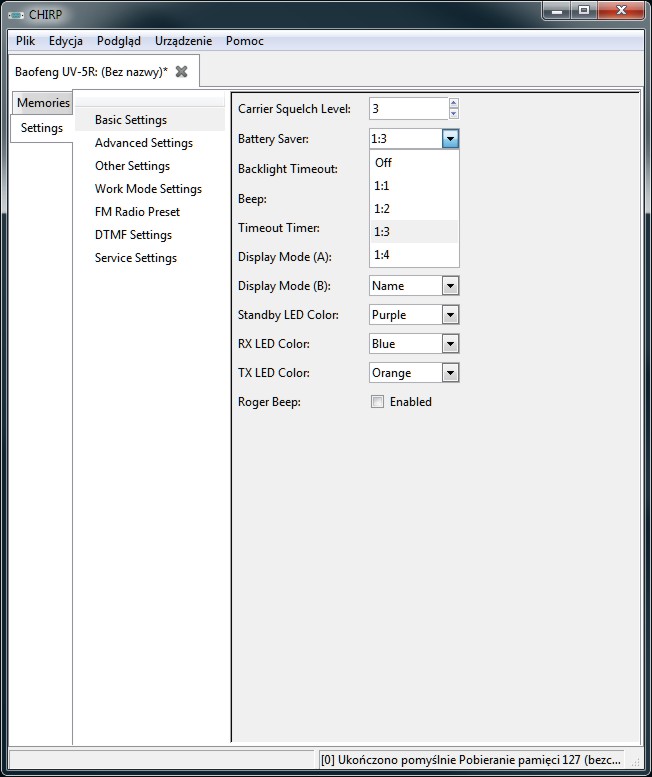

Battery Saver

Uaktywnia tryb oszczędzania baterii polegający na czasowej deaktywacji odbiornika w stosunku (czas aktywacji : czas uśpienia)
Dostępne ustawienia: OFF / 1:1 / 1:2 / 1:3 / 1:4.
[MENU] > [3 SAVE]

Backlight Timeout

Czas podświetlania ekranu. Czas liczony od ostatniego naciśnięcia klawisza lub otwarcia blokady szumu. Pozycja OFF (0) całkowicie wygasza ekran.
Dostępne ustawienia: 0-24.
Uwaga - w przypadku ustawień poprzez menu dostępne wartości to 0-10.
[MENU] > [6 ABR]

Beep

Aktywacja dźwięku towarzyszącego naciskaniu klawiatury
[MENU] > [8 BEEP]

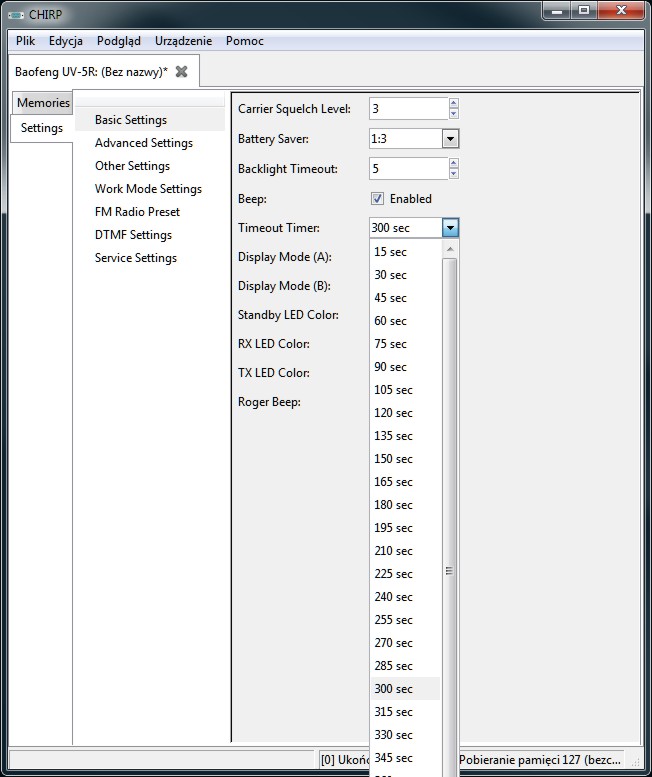

Timerout Timer

Ogranicza czas rozmowy do ustalonej wartości zapobiegając nadmiernemu wyczerpaniu baterii.
Dostępne ustawienia: 15-600 sekund z krokiem co 15 sekund.
[MENU] > [9 TOT]

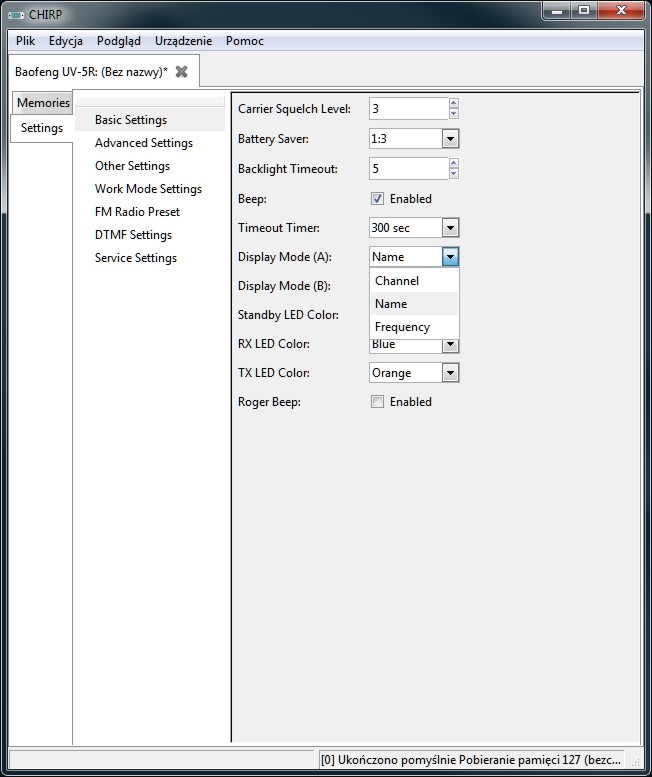

Display Mode (A)

Ustala sposób wyświetlania kanau A w trybie MR/VFO.
Uwaga - Nazwy kanałów można wprowadzać wyłącznie programowo. W przypadku braku nazwy wyświetla się numer kanału.
Dostępne ustawienia:

Channel	Numer kanału
Name	Nazwa kanału
Frequency	Częstotliwość

[MENU] > [21 MDF-A]

Display Mode (B)

Ustala sposób wyświetlania kanau B w trybie MR/VFO.
Uwaga - Nazwy kanałów można wprowadzać wyłącznie programowo. W przypadku braku nazwy wyświetla się numer kanału.
Dostępne ustawienia:

Channel	Numer kanału
Name	Nazwa kanału
Frequency	Częstotliwość

[MENU] > [22 MDF-B]

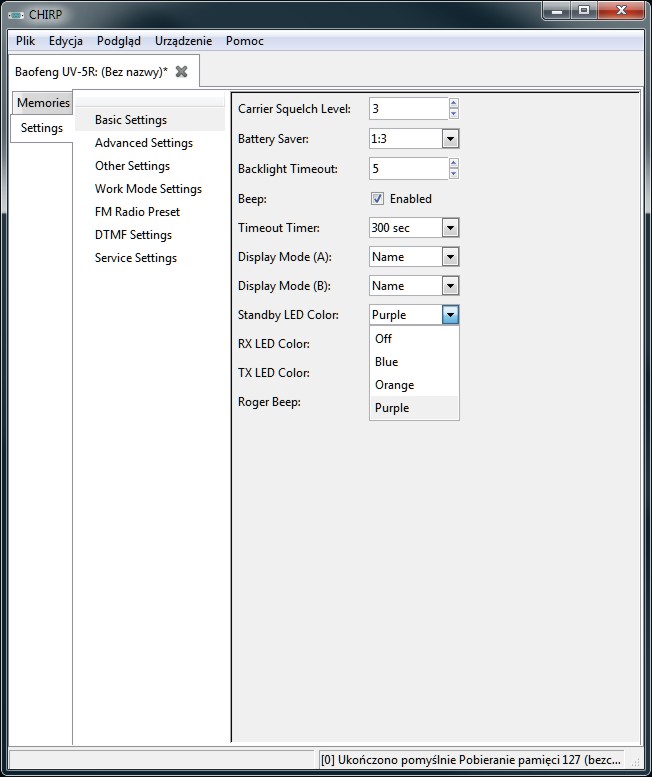

Standby LED Color

Kolor tła ekranu w trybie spoczynku.
Dostępne ustawienia:

Off	Wyłączenie
Blue	Kolor niebieski
Orange	Kolor pomarańczowy
Purple	Kolor czerwony

[MENU] > [29 WT-LED]

RX LED Color

Kolor tła ekranu w trybie odsłuchu.
Dostępne ustawienia:

Off	Wyłączenie
Blue	Kolor niebieski
Orange	Kolor pomarańczowy
Purple	Kolor czerwony

[MENU] > [30 RX-LED]

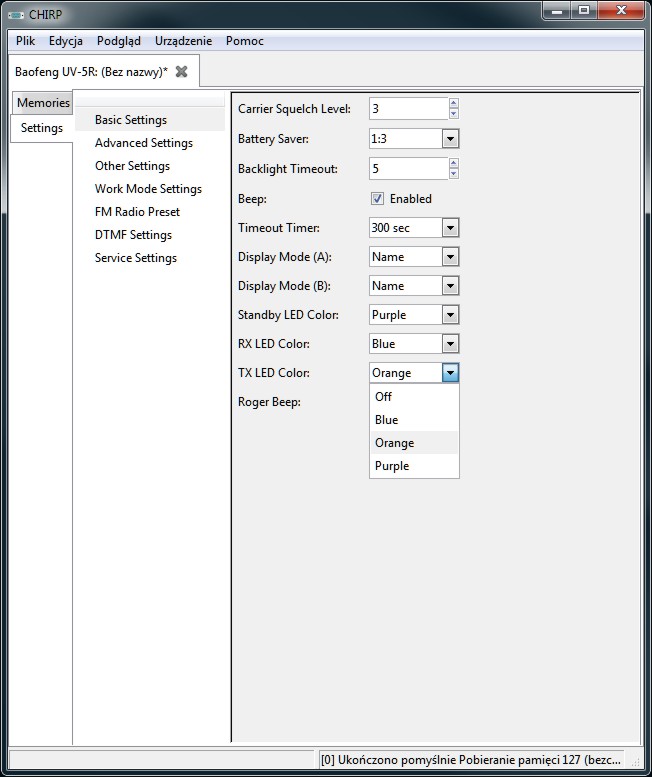

TX LED Color

Kolor tła ekranu w trybie nadawania.

Off	Wyłączenie
Blue	Kolor niebieski
Orange	Kolor pomarańczowy
Purple	Kolor czerwony

[MENU] > [31 TX-LED]

Roger Beep

Ton potwierdzenia. Emituje ton na końcu transmisji informujący inne stacje o zakończeniu nadawania.
[MENU] > [39 ROGER]

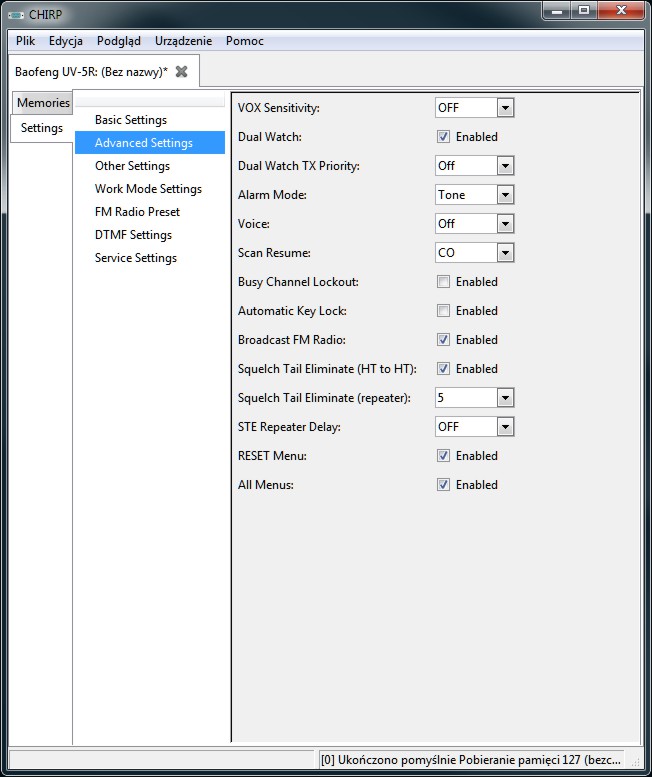

Rozszerzone / Advanced Settings

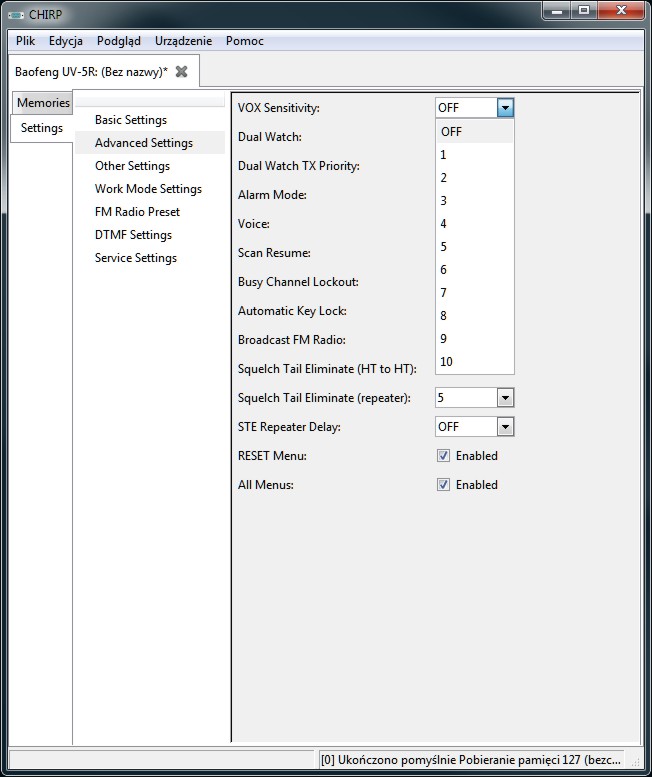

VOX Sensitivity

Wyzwalanie nadawania głosem. Im większa wartość tym większy poziom głosu potrzebny do włączenia toru nadawania. Używane w przypadku stosowania zewnętrznych zestawów słuchawka/mikrofon. Nie wymaga naciskania przycisku PTT.
Dostępne ustawienia: Off / 1-10.
[MENU] > [4 VOX]

Dual Watch

Tryb dwukanałowy. Pozwala na jednoczesne monitorowanie obu kanaów A i B. W zależności od ustawień Menu 34 (TX-AB) ekran różnie się zachowuje w przypadku nadawania i przełączania kanaów. Po włączeniu tego trybu na ekranie pojawia się literka S. Aktywny kanał jest oznaczony na ekranie trójkątnym znakiem z lewej strony.
Uwaga: Aktywując TDR uniemożliwiamy przejście w tryb „Reverse” naciskając klawisz [* SCAN] oraz zmian mocy nadawania w trybie MR naciskając klawisz [# klucz]. Tryb TDR musi być wyłączony podczas ręcznego programowania komórek pamici.
[MENU] > [7 TDR]

Dual Watch TX Priority

Ustalenie kanału priorytetowego w przypadku aktywacji monitorowania kanałów w trybie dwukanałowym (Dual Watch).
Dostępne ustawienia: Off / A / B.
[MENU] > [34 TDR-AB]

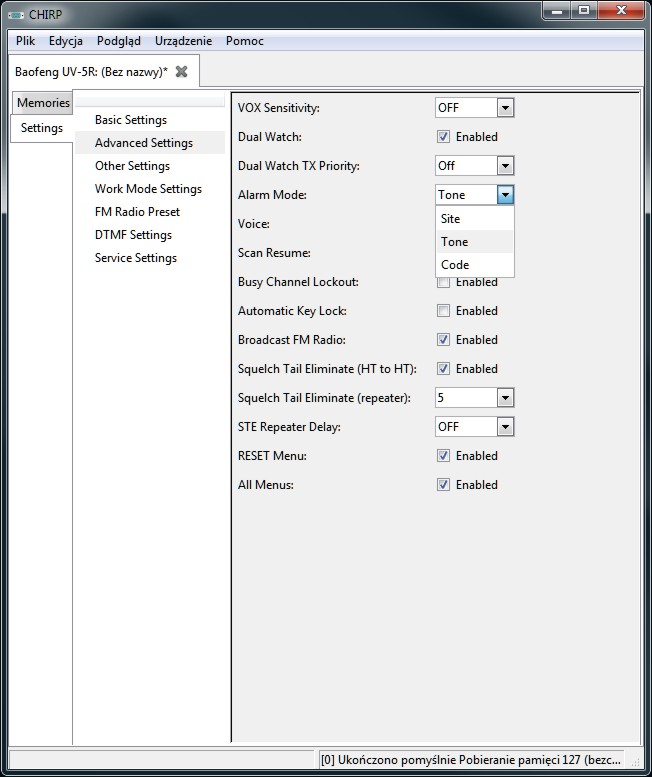

Alarm Mode

Tryb alarmu. Emitowanie drogą radiową sygnału alarmowego.
Dostępne ustawienia:

Site	Sygnał wyłącznie w głośniku radia
Tone	Sygnał emitowany drogą radiową
Code	Transmisja numeru alarmowego 119 wraz z kodem ANI

[MENU] > [32 AL-MOD]

Voice

Komunikat głosowy po naciśnięciu klawisza.
Dostępne ustawienia:

Off	Funkcja wyłączona
English	Język angielski
Chinese	Język chiński

[MENU] > [14 VOICE]

Scan Resume

Ustawienie reakcji skanera. Ustala w jaki sposób zareaguje skaner po napotkaniu transmisji.
Dostępne ustawienia:

TO	Zatrzymuje się na 5 sek. przy każdej napotkanej transmisji
CO	Zatrzymuje się przy każdej napotkanej transmisji aż do jej końca
SE	Po napotkaniu transmisji skanowanie zatrzymuje się

[MENU] > [18 SC-REV]

Busy Channel Lockout

Blokada zajętego kanału. Blokuje nadawanie jeśli w kanale jest prowadzona rozmowa.
Uwaga: Przy włączonej blokadzie naciśnięcie klawisza [PTT] generuje krótki sygnał dźwiękowy informujący o blokadzie nadawania.
[MENU] > [23 BCL]

Automatic Key Lock

Automatyczna blokada klawiatury. Blokuje klawiaturę po 8 sekundach od jej ostatniego użycia.
Uwaga: Odblokowanie następuje po naciśnięciu przez 3 sek. klawisza [# klucz]. Blokada nie działa na przyciski [PTT], [CALL] i [MONI].

Broadcast FM Radio

Funkcja aktywuje odsłuch lokalnych stacji radiowych w paśmie FM

Squelch Tail Eliminate (HT to HT)

Eliminacja szumów przy blokadzie kanału. Eliminuje szumy podczas zamykania blokady szumów odbiornika w łącznościach bezpośrednich.
Uwaga: Podczas rozmów przez przemiennik należy wyłączyć tą funkcję.
Dostępne ustawienia: Off / On
[MENU] > [35 STE]

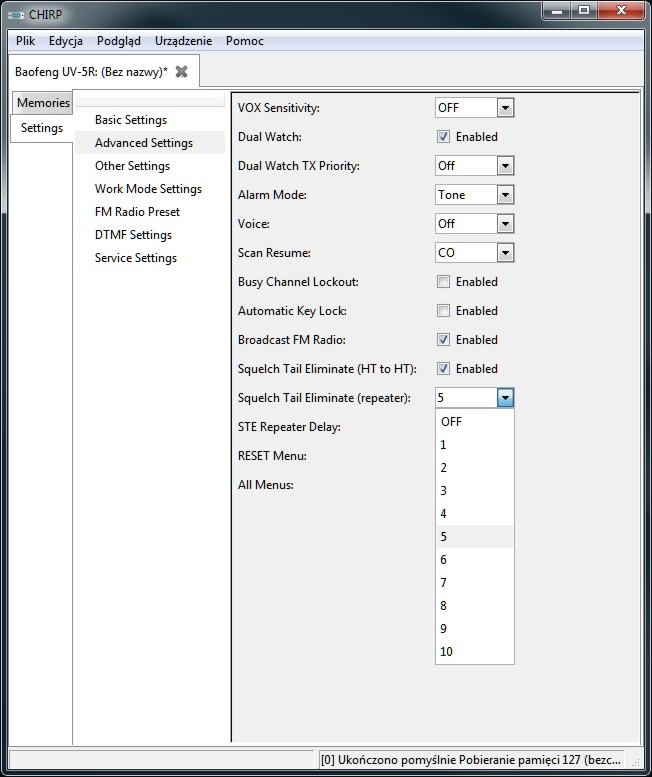

Squelch Tail Eliminate (repeater)

Eliminacja szumów przy rozmowach przez przemiennik. Eliminuje szumy podczas zamykania blokady szumów przemiennika.
Uwaga: Funkcję uruchamiamy jeśli przemiennik obsługuje taką funkcję.
Dostępne ustawienia: Off / 1-10
[MENU] > [36 RP-STE]

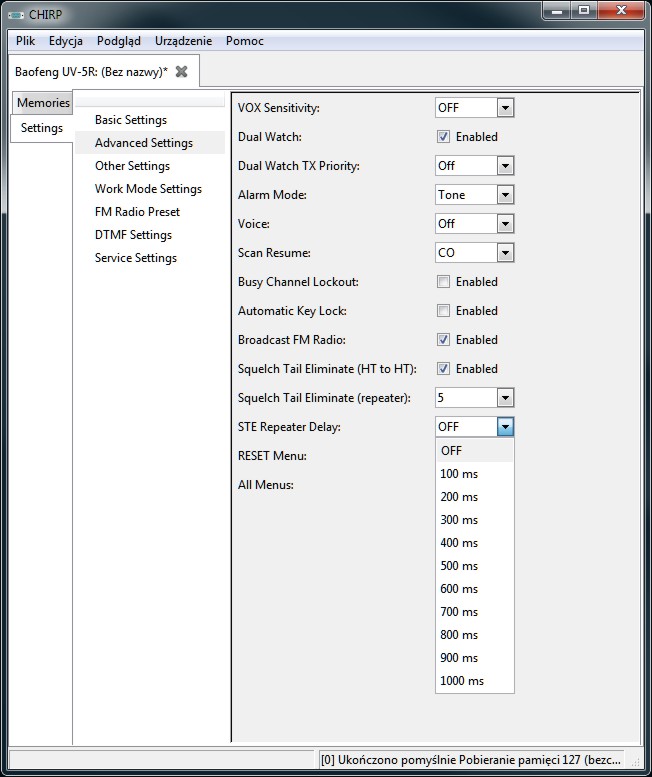

STE Repeater Delay

Opóźnienie tonu sterującego przemiennikiem.
Uwaga: Funkcję uruchamiamy jeśli przemiennik obsługuje taką funkcję.
Dostępne ustawienia: Off / 100-1000 ms
[MENU] > [37 RPT-RL]

RESET Menu

Przywracanie głównych ustawień fabrycznych. Resetuje wszystkie ustawienia menu oraz czstotliwości kanaów A i B do ustawień fabrycznych.
[MENU] > [40 RESET]

All Menus

Przywracanie wszystkich ustawień fabrycznych. Resetuje wszystkie główne ustawienia menu do ustawień fabrycznych.
Oraz:
Częstotliwość kanału A ustawia na dolny zakres VHF.
Częstotliwość kanału B ustawia na dolny zakres UHF.
Kasuje wszystkie kanały (0–127) w pamięci.
Ustawia w kanale 0 czstotliwość 136.025 MHz.
Ustawia w kanale 127 czstotliwość 470.625 MHz.
[MENU] > [40 RESET]

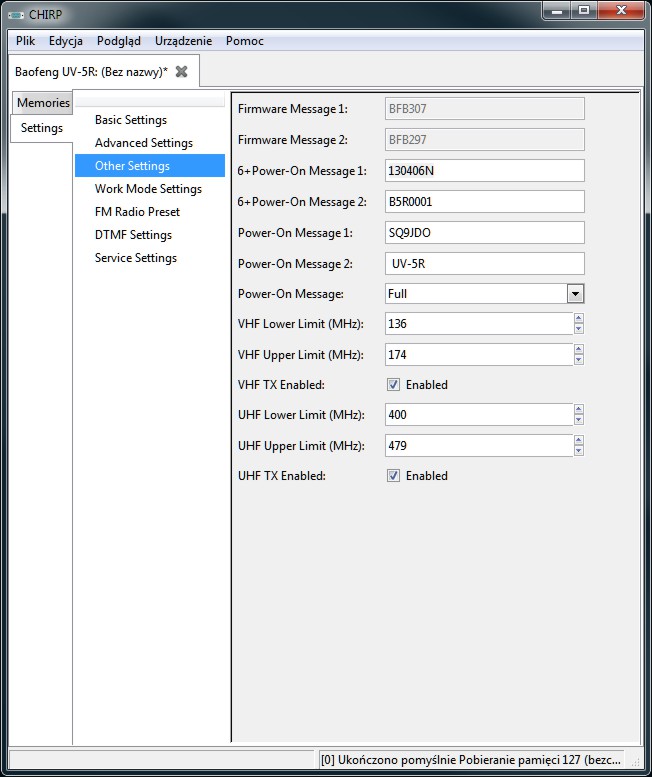

Dodatkowe / Other Settings

Firmware Message 1

Zawartość pierwszego wiersza komunikatu firmowego. Komunikat firmowy wyświetla się podczas włączenia odbiornika z jednoczesnym naciśnięciem klawisza [3 SAVE].

Firmware Message 2

Zawartość drugiego wiersza komunikatu firmowego. Komunikat firmowy wyświetla się podczas włączenia odbiornika z jednoczesnym naciśnięciem klawisza [3 SAVE].

6+Power-On Mesage 1

Zawartość pierwszego wiersza komunikatu. Komunikat wyświetla się podczas włączenia odbiornika z jednoczesnym naciśnięciem klawisza [6 ABR].

6+Power-On Mesage 2

Zawartość drugiego wiersza komunikatu. Komunikat wyświetla się podczas włączenia odbiornika z jednoczesnym naciśnięciem klawisza [6 ABR].

Power-On Mesage 1

Zawartość pierwszego wiersza komunikatu po włączeniu odbiornika.

Power-On Mesage 2

Zawartość drugiego wiersza komunikatu po włączeniu odbiornika.

Power-On Mesage

Wybór ekranu powitalnego po włączeniu radia.
Dostępne ustawienia:

Full	Wyświetla ekran testowy (wszystkie segmenty ekranu)
Message	Wyświetla 2-linijkowy komunikat powitalny

[MENU] > [38 PON-MSG]

VHF Lower Limit (MHz)

Dolna częstotliwość zakresu VHF odbiornika.

VHF Upper Limit (MHz)

Górna częstotliwość zakresu VHF odbiornika.

VHF TX Enabled

Aktywacja nadawania w paśmie VHF.

UHF Lower Limit (MHz)

Dolna częstotliwość zakresu UHF odbiornika.

UHF Upper Limit (MHz)

Górna częstotliwość zakresu UHF odbiornika.

UHF TX Enabled

Aktywacja nadawania w paśmie UHF.

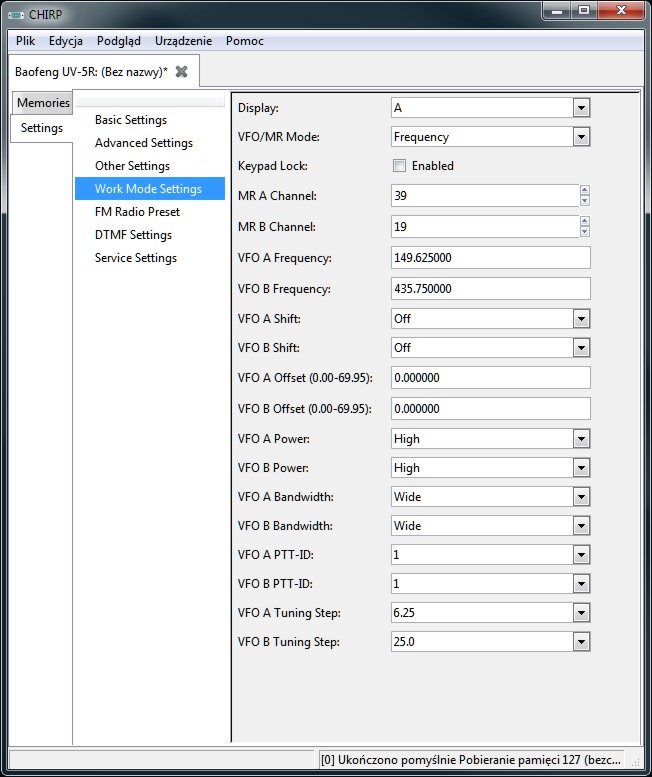

Tryby pracy / Work Mode Settings

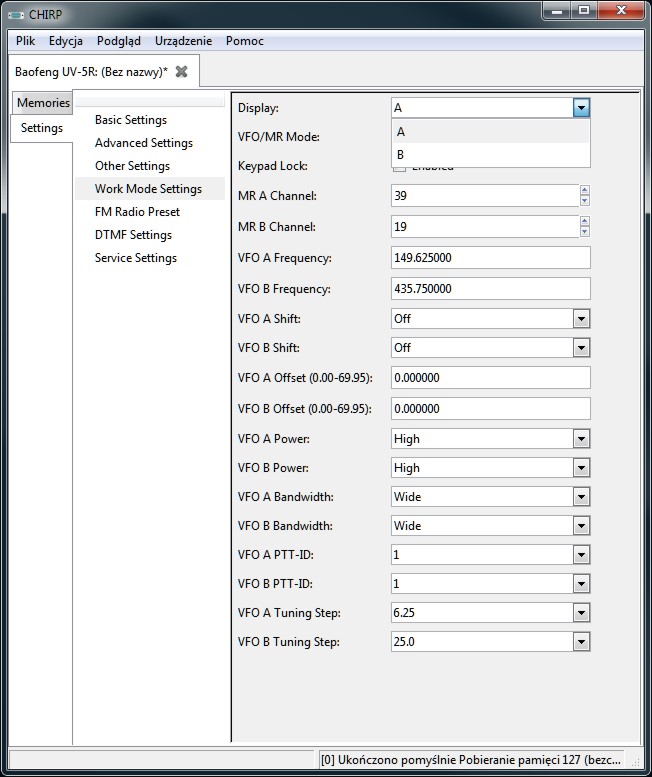

Display

Wybór kanału dla poniższych ustawień trybu jego pracy

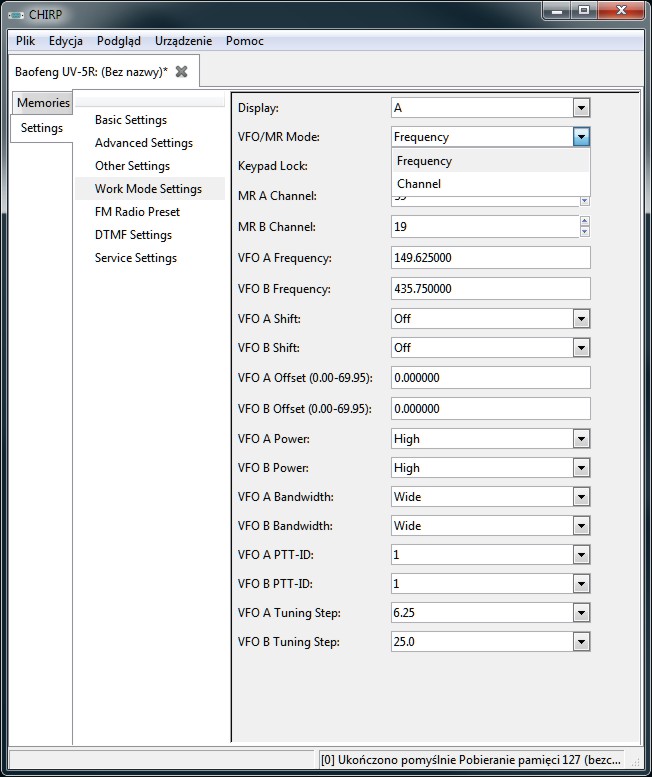

VFO/MR Mode

Wybór trybu wyświetlania kanału.
Dostępne ustawienia:

Frequency	Wyświetla aktualną częstotliwość kanału
Channel	Wyświetla nazwę kanału. W przypadku braku wprowadzonej nazwy kanału wyświetla jego numer

Keypad Lock

MR A Channel

Ustalenie numeru kanału pamięci jaki będzie wyświetlany w trybie MR w kanale A po włączeniu odbiornika.

MR B Channel

Ustalenie numeru kanału pamięci jaki będzie wyświetlany w trybie MR w kanale B po włączeniu odbiornika.

VFO A Frequency

Ustalenie częstotliwości jaka będzie wyświetlana w trybie VFO w kanale A po włączeniu odbiornika.

VFO B Frequency

Ustalenie częstotliwości jaka będzie wyświetlana w trybie VFO w kanale B po włączeniu odbiornika.

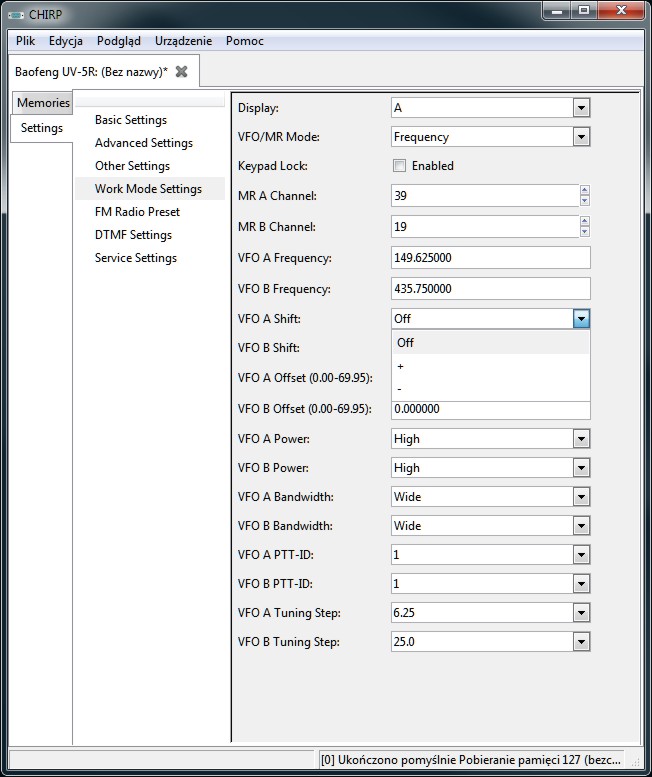

VFO A Shift

Kierunek przesunięcia częstotliwości nadawania TX (SHIFT) w kanale A.
Dostępne ustawienia:

Off	Praca simplex TX = RX
+	Częstotliwość TX jest powyżej RX
-	Częstotliwość TX jest poniżej RX

[MENU] > [25 SFT-D]

VFO B Shift

Kierunek przesunięcia częstotliwości nadawania TX (SHIFT) w kanale B.
Dostępne ustawienia:

Off	Praca simplex TX = RX
+	Częstotliwość TX jest powyżej RX
-	Częstotliwość TX jest poniżej RX

[MENU] > [25 SFT-D]

VFO A Offset (0.00-69.95)

Wartość przesunięcia częstotliwości nadawania TX (OFFSET) dla kanału A w MHz.
Dostępne ustawienia: 00.000-69.999 z krokiem co 10 kHz
[MENU] > [26 OFFSET]

VFO B Offset (0.00-69.95)

Wartość przesunięcia częstotliwości nadawania TX (OFFSET) dla kanału B w MHz.
Dostępne ustawienia: 00.000-69.999 z krokiem co 10 kHz
[MENU] > [26 OFFSET]

VFO A Power

Ustawienie mocy w kanale A.
Dostępne ustawienia:

High	Pełna moc np. 5W
Low	Mała moc np. 0,5W

[MENU] > [2 TXP]

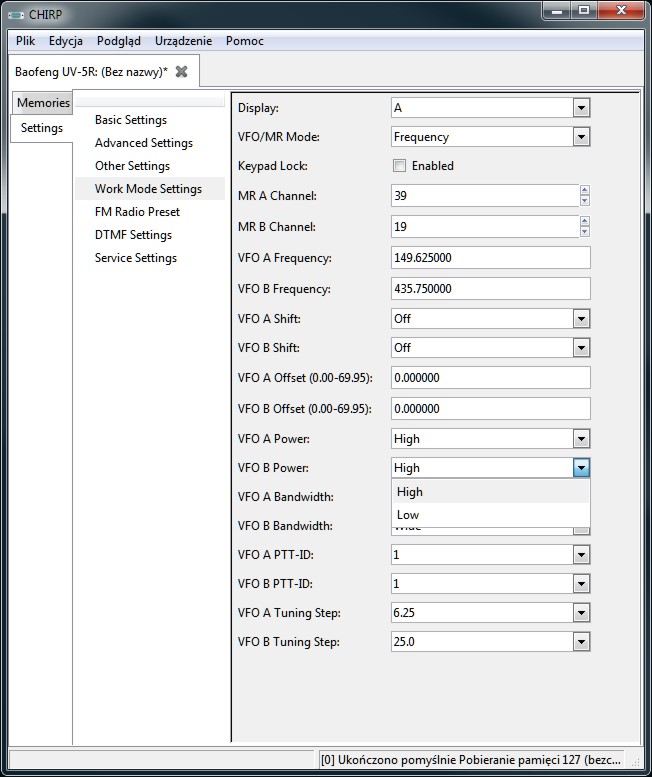

VFO B Power

Ustawienie mocy w kanale B.
Dostępne ustawienia:

High	Pełna moc np. 5W
Low	Mała moc np. 0,5W

[MENU] > [2 TXP]

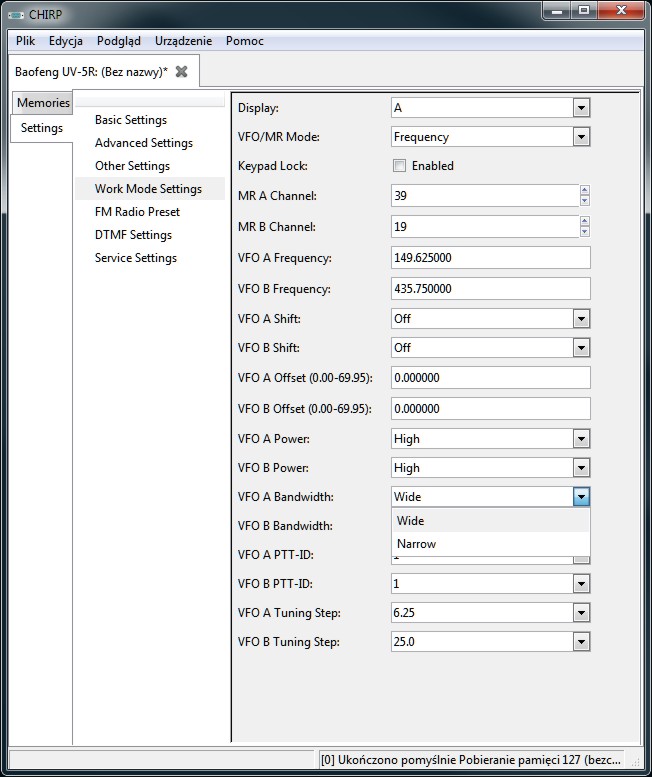

VFO A Bandwidth

Ustawienie szerokości kanału odbiorczego w kanale A.
Dostępne ustawienia:

Wide	25 kHz
Narrow	12,5 kHz

[MENU] > [5 WN]

VFO B Bandwidth

Ustawienie szerokości kanału odbiorczego w kanale B.
Dostępne ustawienia:

Wide	25 kHz
Narrow	12,5 kHz

[MENU] > [5 WN]

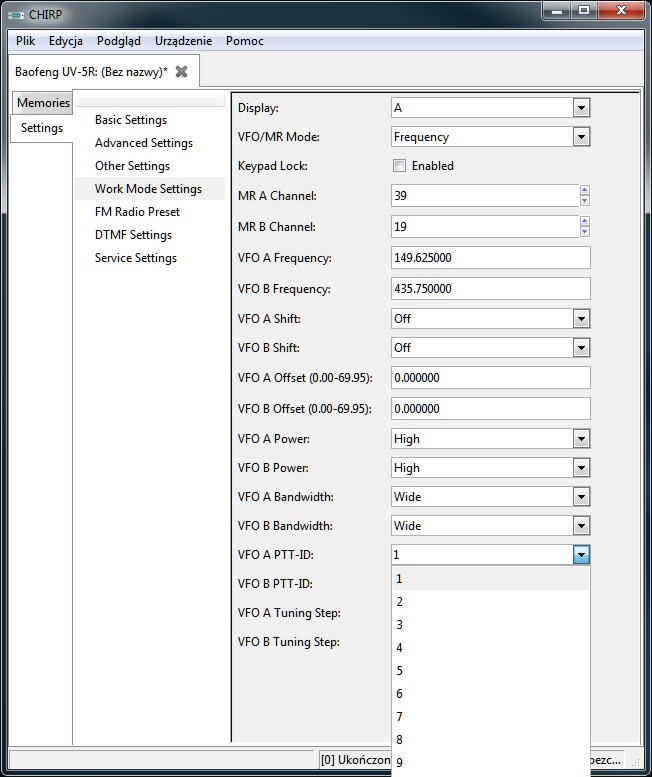

VFO A PTT-ID

Ustalenie numeru identyfikacyjnego PTT dla kanału A w trybie VFO (0-15).

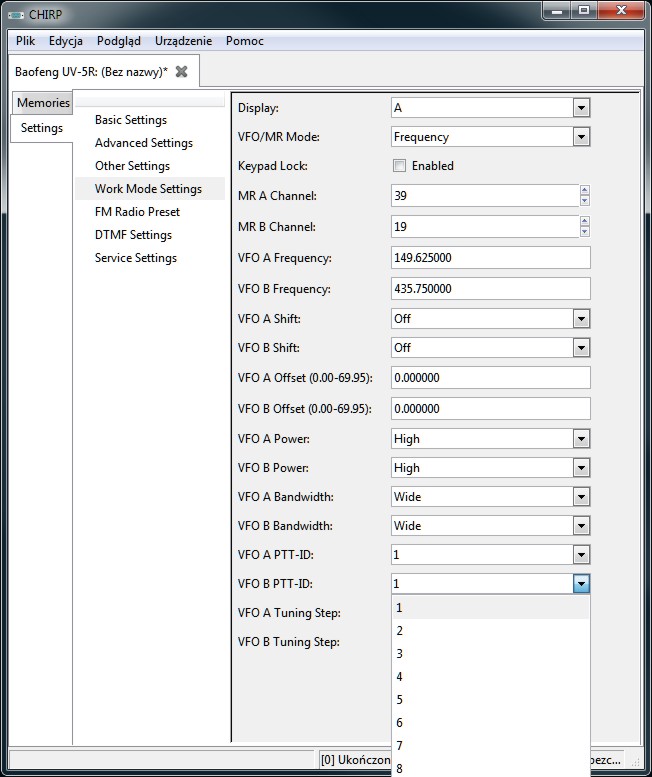

VFO B PTT-ID

Ustalenie numeru identyfikacyjnego PTT dla kanału B w trybie VFO (0-15).

VFO A Tuning Step

Krok strojenia dla kanału A. Wartość w kHz o jaką będzie zmieniać się częstotliwość w trybie VFO podczas skanowania lub użycia klawiszy [ ^ ] lub [ v ].
Dostępne ustawienia: 2,5 | 5,0 | 6,25 | 10,0 | 12,5 | 20,0 | 25,0 | 50,0 kHz.
[MENU] > [1 STEP]

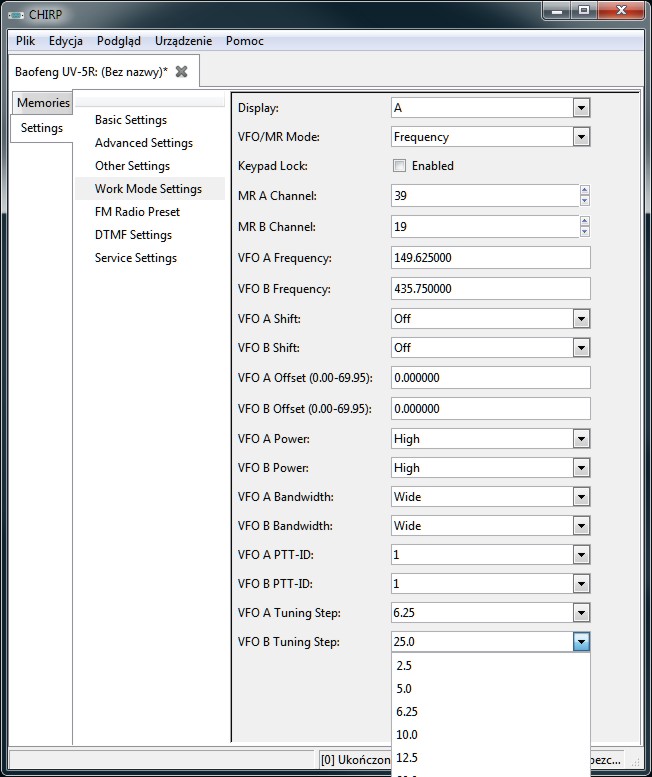

VFO B Tuning Step

Krok strojenia dla kanału B. Wartość w kHz o jaką będzie zmieniać się częstotliwość w trybie VFO podczas skanowania lub użycia klawiszy [ ^ ] lub [ v ].
Dostępne ustawienia: 2,5 | 5,0 | 6,25 | 10,0 | 12,5 | 20,0 | 25,0 | 50,0 kHz.
[MENU] > [1 STEP]

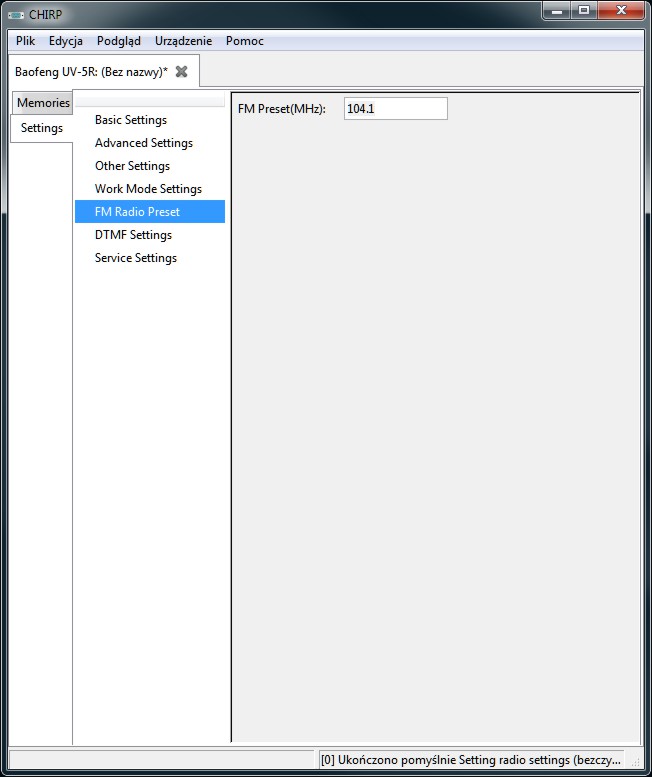

Radio FM / FM Radio Preset

FM Preset (MHz)

Częstotliwość początkowa zakresu UHF dla odbioru i skanowania stacji lokalnych FM

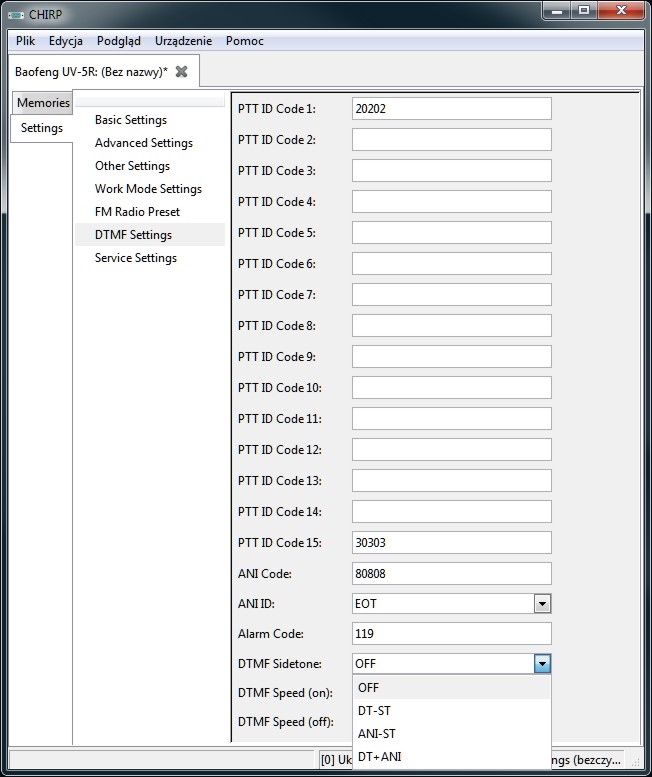

Parametry DTMF / DTMF Settings

PTT ID Code 1-15

Ustalenie poszczególnych kodów PTT-ID dla pozycji od 1 do 15.

ANI Code

Ustawienie kodu identyfikacyjnego ANI.
[MENU] > [15 ANI-ID]

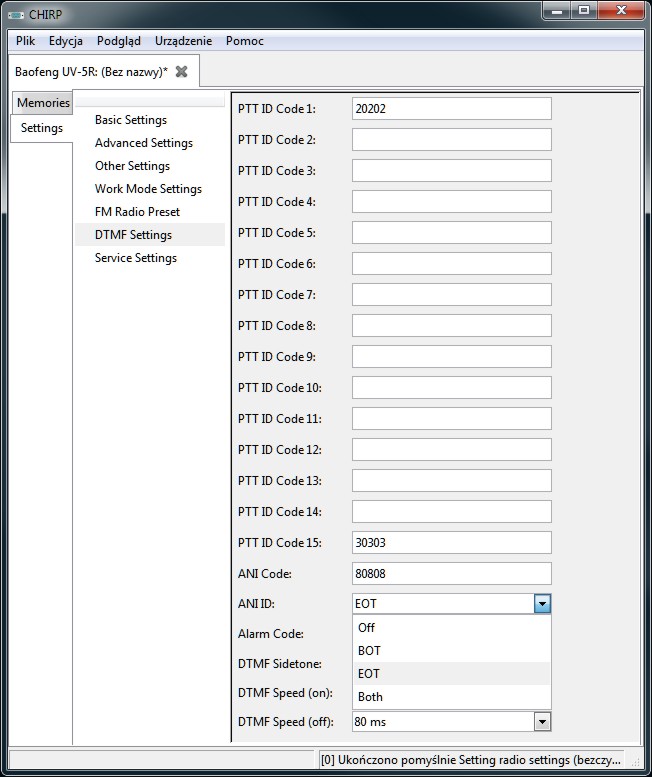

ANI ID

Ustalenie sposobu wysyłania kodu ANI.
Dostępne ustawienia:

Off	Wyłączenie wysyłania tonu
BOT	Ton wysyłany na początku transmisji
EOT	Ton wysyłany na końcu transmisji
Both	Ton wysyłany na początku i na końcu transmisji

[MENU] > [19 PTT-ID]

Alarm Code

Ustalenie kodu alarmowego podczas nadawania w trybie alarmowym.

DTMF Sidetone

Ustala sposób odsłuchu tonów DTMF.
Dostępne ustawienia:

OFF	Całkowite wyciszenie
DT-ST	Słychać wyłącznie tony wprowadzane z klawiatury
ANI-ST	Słychać wyłącznie tony wprowadzane z pamięci
DT+ANI	Słyszalne są wszystkie tony

[MENU] > [16 DTMFST]

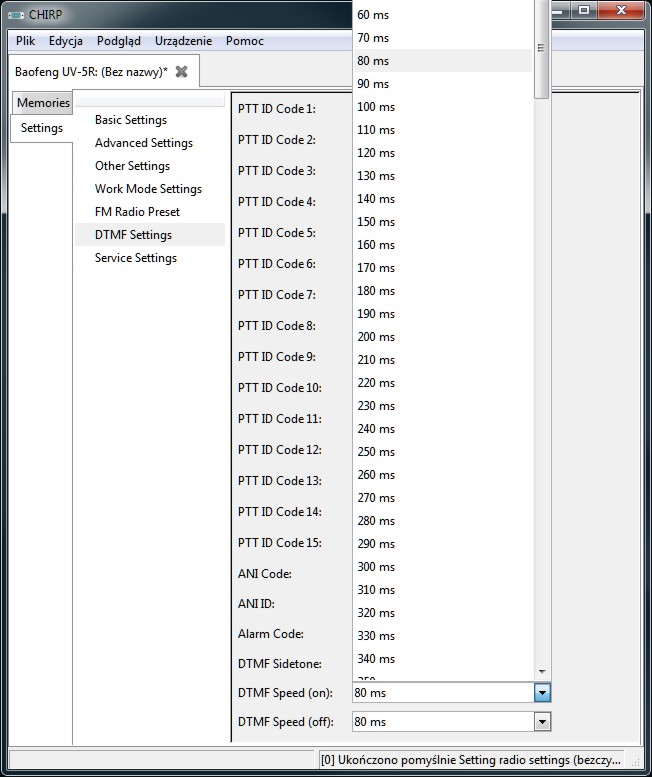

DTMF Speed (on)

Wartość opóźnienia w ms tonu DTMF na początku transmisji.

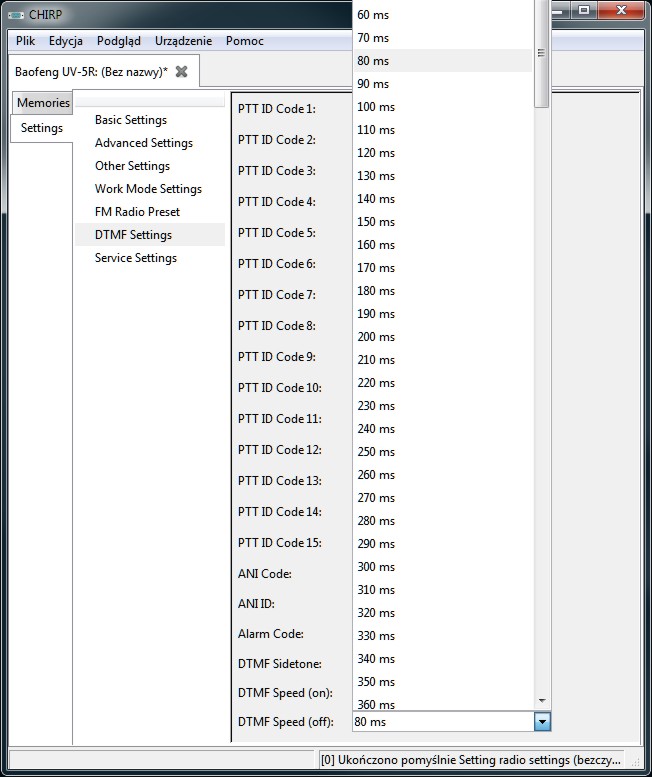

DTMF Speed (off)

Wartość opóźnienia w ms tonu DTMF na końcu transmisji.

Serwisowe / Service Settings

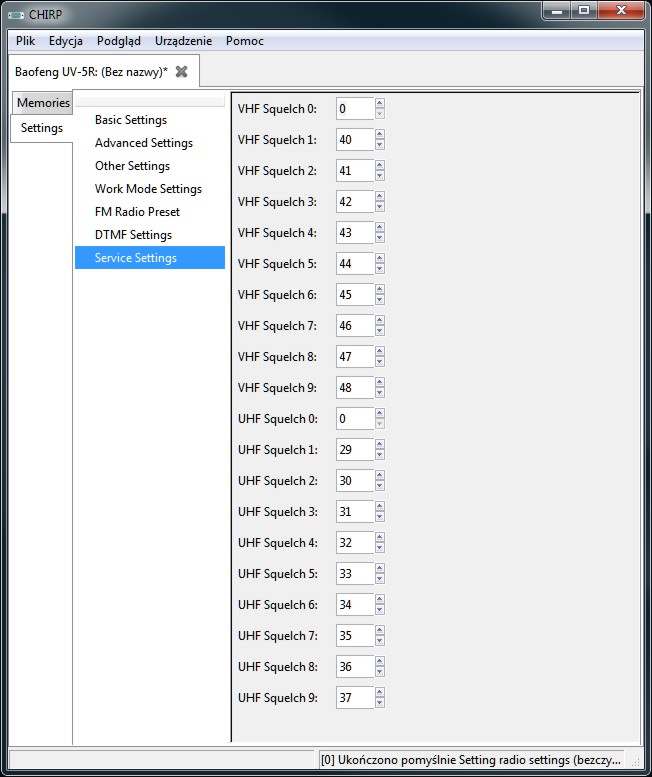

VHF/UHF Squelch 0-9

Precyzyjne dopasowanie poziomów wyciszenia dla zakresu VHF i UHF.
