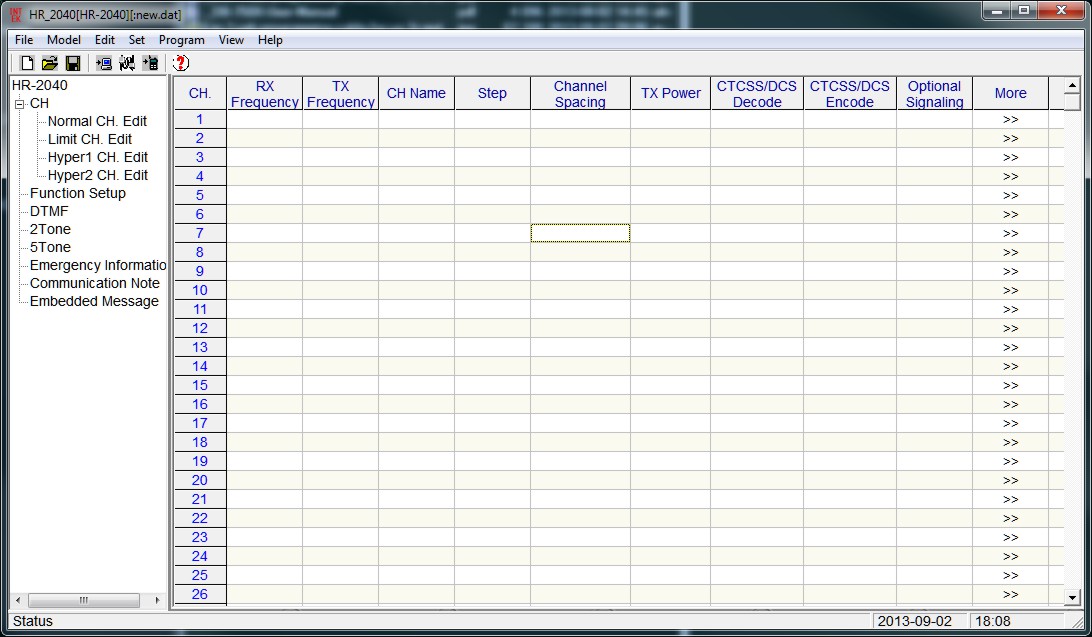

Uruchamiamy wcześniej zainstalowany program HR_2040_1.0 i wybieramy z panela bocznego Normal CH Edit

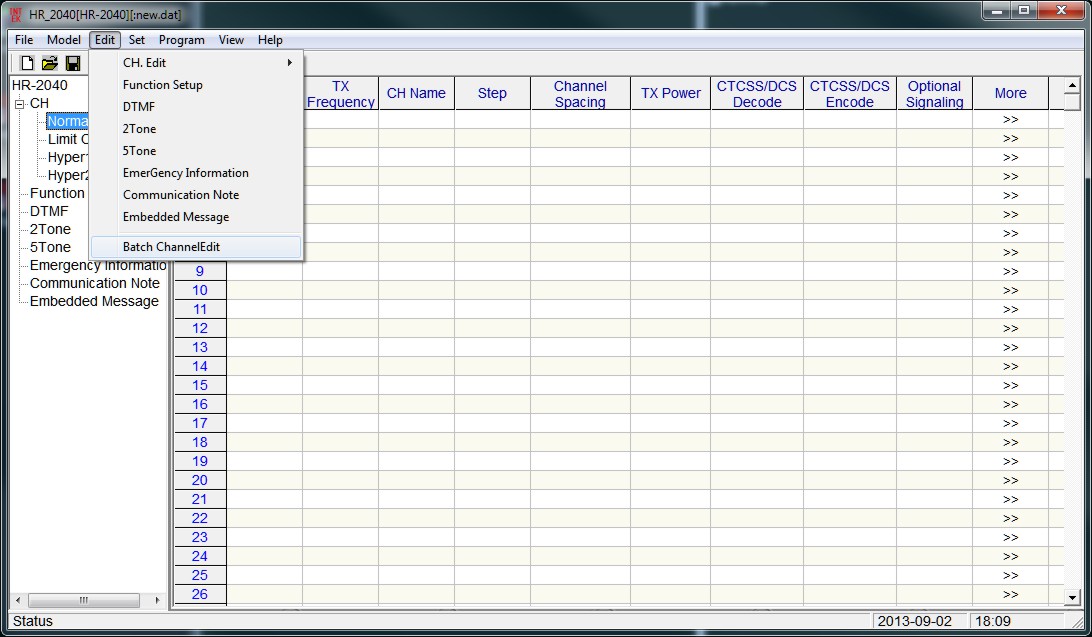

Zaczniemy od bloku częstotliwości dotyczących przemienników VHF. W tym celu z menu Edit wybieramy komendę Batch ChannelEdit.

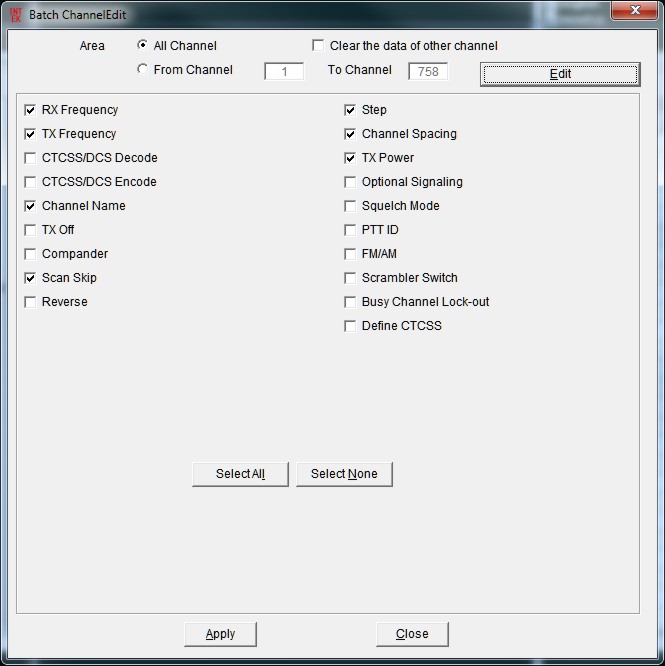

a następnie Edit Setting gdzie zaznaczamy parametry kanału, które chcemy wstępnie zaprogramować dla wszystkich kanałów tego bloku.
Po wyborze parametrów naciskamy klawisz Edit i wracamy do okna ustawień bloku.

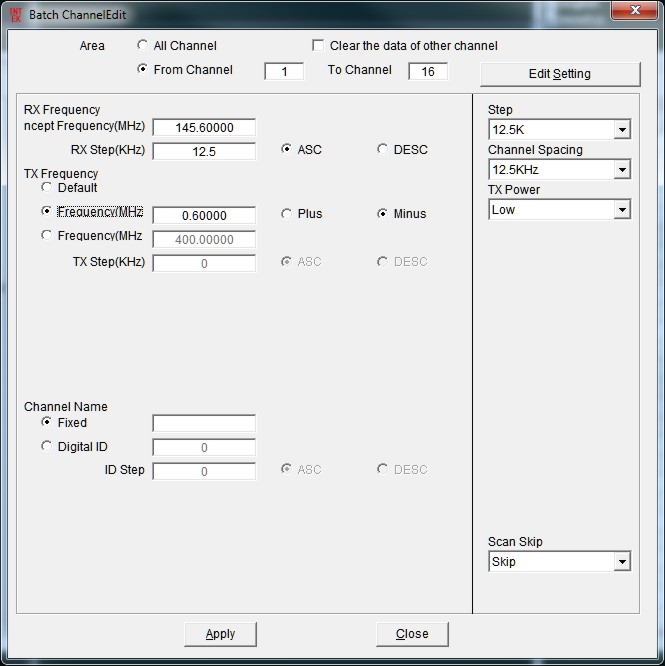

Tu określamy zakres programowanych komórek pamięci Area (Zakres) From Channel [Od kanału] - 1 To Channel [Do kanału] - 16
Pozostałe opcje: All Channel [Wszystkie kanały] - Zapełnienie wszystkich kanałów pamięci Clear the data of other channel [Kasowanie zawartości pozostałych kanałów]
Wprowadzamy początkową częstotliwość wyjściową RX Frequency - 145.600 MHz
oraz krok dla pozostałych kanałów RX Step (KHz) - 12.5
Zaznaczamy opcję ASC - Rosnąco.
Następnie określamy wielkość odstępu częstotliwości wejściowej TX Frequency - 0.600 MHz
oraz zaznaczamy opcję ujemnego odstępu Minus.
Wybieramy z listy krok Step - 12.5K
oraz odstęp miedzykanałowy Channel Spacing - 12.5 KHz.
Moc nadawania TX Power ustawiamy wstępnie na Low - 5W.
Na dole ustawiamysposób skanowania wszystkich kanałów Scan Skip na Skip - czyli pomijane przy skanowaniu.

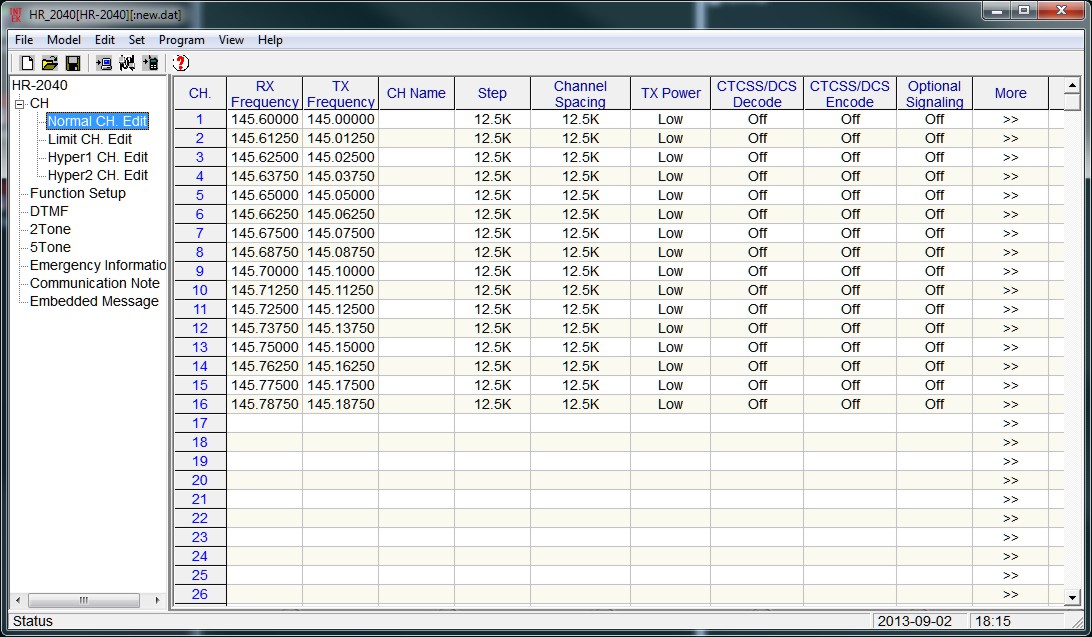

Po zatwierdzeniu naszych ustawień przyciskiem Apply edytor wypełni określony przez nas blok kanałów częstotliwościami przemienników:

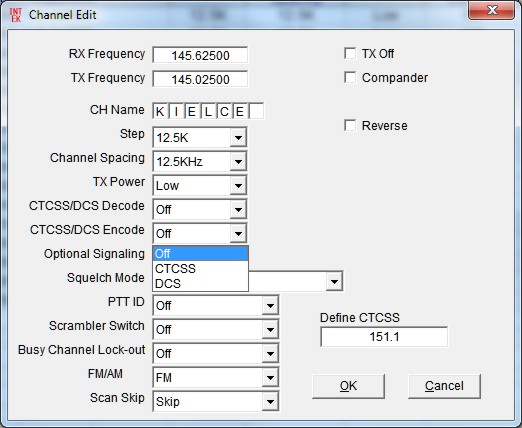

Teraz zmieniamy ustawienia poszczególnych kanałów przemienników, które chcemy skanować. W tym celu klikamy podwójnie na polu >> odpowiedniego kanału
W tym oknie zmieniamy lub ustawiamy wszystkie dostępne opcje dla tego kanału: RX Frequency - Częstotliwość wyjściowa TX Frequency - Częstotliwość wejściowa CH Name - Nazwa kanału. Tu wprowadzamy nazwę kanału Step - Krok skanowania Channel Spacing - Odstęp międzykanałowy TX Power - Moc nadawania CTCSS/DCS Decode - Wybór sposobu dekodowania oraz tonu CTCSS/DCS Encode - Wybór sposobu kodowania oraz tonu

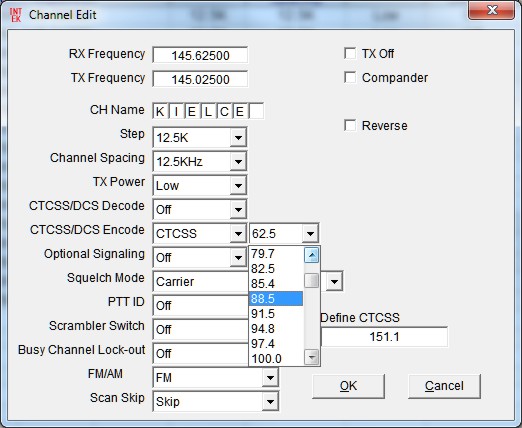

W przypadku przemiennika z tonem otwarcia CTCSS wybieramy z listy CTCSS, a następnie z listy obok wymaganą wartość tonu
Optional Signaling - Dodatkowe tony opcjonalne Squelch Mode - Typ blokady szumu dla tego kanału PTT ID - Identyfikator PTT (Fukcja profesjonalna) Scrambler Switch - Kodowanie cyfrowe (Funkcja profesjonalna) Busy Channel Lock-out - Blokada nadawania w zajętym kanale (Funkcja profesjonalna) FM/AM - Wybór emisji Scan Skip - Tryb skanowania danego kanału.
Mamy tu do wyboru opcje: Off - Kanał będzie skanowany Skip - Kanał bedzie pomijany przy skanowaniu P Scan - Kanał priorytetowy. Bedzie skanowany wyłącznie po włączeniu skanowania priorytetowego w menu nr 35 - MSN
TX Off - Wyłączenie nadawania. Bardzo przydatne w przypadku kanałów nasłuchowych lotnictwa, policji itp. Zapobiega przypadkowemu naciśnięciu PTT i nadawaniu na tym kanale. Compander - Filtr wygłuszający tło i zakłócenia lokalne przy nadawaniu Reverse - Włączenie rewersu częstotliwości wejściowej i wyjściowej Define CTCSS - Ustawienie własnego tonu CTCSS

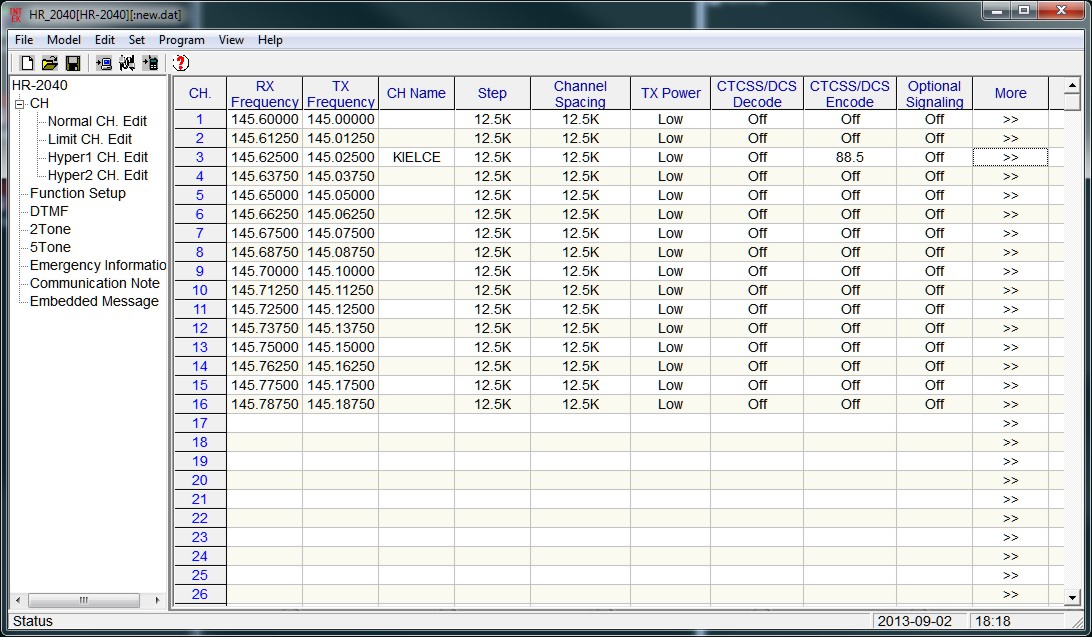

Po zatwierdzeniu zmian powracamy do okna głównego edytora gdzie pojawiają się wprowadzone zmiany.
