Materiał uzupełniający
Ochrona przeciwporażeniowa


W celu ochrony człowieka przed skutkami porażenia prądem elektrycznym są stosowane następujące środki ochrony przeciwporażeniowej:

środki nietechniczne takie, jak:
  • popularyzacja sposobów i zasad bezpiecznego użytkowania energii elektrycznej,
  • szkolenie wstępne i okresowe wszystkich pracowników użytkujących urządzenia elektryczne i obsługujących urządzenia elektryczne
  • wymagania kwalifikacyjne dla pracowników obsługujących urządzenia elektryczne,
  • organizacja pracy (instrukcje eksploatacji urządzeń elektroenergetycznych, pisemne polecenia wykonywania prac)
  • egzekwowanie przestrzegania reguł bezpieczeństwa,
  • badania okresowe,
  • szkolenie w zakresie udzielania pierwszej pomocy przy porażeniach.
Klasy ochronności

Urządzenia elektryczne, z punktu widzenia ochrony przeciwporażeniowej, dzieli się na cztery klasy ochronności: 0, I, II i III.

środki techniczne takie, jak:
  • ochrona przed dotykiem bezpośrednim (ochrona podstawowa),

  • ochrona przed dotykiem pośrednim (ochrona dodatkowa),
  • ochrona przed dotykiem bezpośrednim i pośrednim - realizowana przez zasilanie napięciem bezpiecznym,
  • sprzęt ochronny (w tym środki ochrony indywidualnej) – dla zastosowań, w których wyżej wymienione nie mogą być wykorzystane (np. przy naprawie urządzeń elektroenergetycznych).
Ponieważ wszystkie urządzenia elektryczne, których wartości napięć roboczych są większe niż wartości bezpieczne, zasadniczo stwarzają niebezpieczeństwo porażenia prądem elektrycznym, ochrona przeciwporażeniowa powinna być stosowana w każdej sieci czy instalacji elektroenergetycznej i we wszystkich przyłączonych odbiornikach energii elektrycznej.
Ze względu na fakt, iż skuteczność środków nietechnicznych w poważnej mierze zależna jest od człowieka i jego postępowania, wymaga się zatem stosowania rozwiązań mniej od niego zależnych – takimi więc są środki techniczne, „wbudowane” w urządzenie przez producenta.
Rodzaj technicznych środków ochrony w poszczególnych urządzeniach lub ich częściach powinien być dostosowany zwłaszcza do wartości napięcia, warunków środowiskowych oraz sposobu użytkowania i obsługi. Istotne są też kwalifikacje osób mających dostęp do urządzenia oraz rezystancja ciała ludzkiego i charakter kontaktu człowieka z potencjałem ziemi.
W przypadku urządzeń eksploatowanych przez osoby poinstruowane i wykwalifikowane, dopuszcza się w pewnych warunkach niestosowanie niektórych rozwiązań ochrony. Natomiast w pozostałych przypadkach wymaga się stosowania ochrony przed dotykiem bezpośrednim (ochrony podstawowej) razem z ochroną przed dotykiem pośrednim (ochroną dodatkową).

Ochrona przed dotykiem bezpośrednim
ma za zadanie chronić ludzi i zwierzęta przed zagrożeniami wynikającymi z dotyku do części czynnych urządzeń elektrycznych (części znajdujących się pod niebezpiecznym napięciem w czasie normalnej pracy tych urządzeń).
Zasadę realizuje się poprzez uniemożliwienie (utrudnienie) człowiekowi dotyku do tych części, co zapobiega z kolei przepływowi prądu rażeniowego przez jego ciało.

W urządzeniach elektrycznych o napięciu do 1kV wymaga się zastosowania przynajmniej jednego z następujących środków ochrony:
  • izolowanie części czynnych
  • stosowanie obudów lub osłon
  • stosowanie ogrodzeń
  • stosowanie barier i przeszkód
  • umieszczenie części czynnych poza zasięgiem ręki
  • ochrona przed napięciami szczątkowymi.
Ochrona przez izolowanie części czynnych
jest sposobem stosowanym zwykle w procesie produkcyjnym przez wytwórcę urządzenia. Polega na całkowitym pokryciu części czynnych izolacją roboczą o dużą wartości rezystancji oraz o odpowiedniej wytrzymałości elektrycznej. Musi ona być dostosowana do narażeń wewnętrznych, wynikających z charakteru urządzenia (napięć oraz możliwych przepięć), a także dostosowana do spodziewanych narażeń zewnętrznych i środowiskowych, takich jak: podwyższona wilgotność, niska lub wysoka temperatura, narażenia mechaniczne, agresywność chemiczna otaczającego środowiska, bezpośrednio padające światło słoneczne itp.
Usunięcie izolacji jest możliwe tylko przez zniszczenie.

Ochrona przez stosowanie obudów lub osłon
polega na umieszczeniu w ich wnętrzu części czynnych, które z rożnych względów nie mogą być powleczone izolacją, co zapobiegania dotykowi bezpośredniemu. Obudowy i osłony chronią także aparaty i urządzenia elektryczne przed niekorzystnymi wpływami środowiska.

Ten środek ochrony musi spełniać następujące warunki:
  • obudowy lub osłony nie mogą dać się usunąć (otworzyć, zdemontować) bez użycia narzędzia lub klucza, co ogranicza dostęp do ich wnętrza osobom nieupoważnionym, a jeżeli osoby te muszą je otwierać – to części czynne mają być odłączone spod napięcia bądź odpowiednio osłonięte
  • muszą być odporne na normalnie występujące w warunkach eksploatacji narażenia zewnętrzne: mechaniczne, temperaturę, wilgotność, agresywność chemiczną otaczającego środowiska itp.
  • obudowy i osłony muszą mieć stopień ochrony IP dostosowany do rzeczywistych warunków środowiskowych w miejscu ich użytkowania, jednak nie mniej IP 2X, natomiast łatwo dostępne górne powierzchnie poziome stopień IP min. 4X; warunek ten nie dotyczy gniazd bezpiecznikowych i opraw żarówek.
Ochrona przez zastosowanie ogrodzeń
polega na umieszczeniu części czynnych w sposób czyniący je niedostępnymi dla dotyku.

Ochrona przez stosowanie barier i przeszkód
jest ochroną przed niezamierzonym (a nie przed rozmyślnym) dotknięciem części czynnych. Może być stosowana tylko w przestrzeniach dostępnych wyłącznie dla osób posiadających odpowiednie kwalifikacje (np. przestrzenie lub pomieszczenia ruchu elektrycznego).

Ochrona przez umieszczenie poza zasięgiem ręki
polega na umieszczaniu części czynnych tak, by były niedostępne z danego stanowiska. Oznacza to, że znajdować się muszą poza obszarem w kształcie walca o średnicy 2,5 m, który rozciąga się 2,5 m ponad poziomem ustawienia stóp człowieka i 1,25 m poniżej tego poziomu.
Ten środek ochrony może być stosowany głównie w pomieszczeniach ruchu elektrycznego.

Ochrona przed napięciami szczątkowymi
ma na celu zapobieżenie porażeniu wskutek dotyku do części czynnych, na których może utrzymywać się napięcie po odłączeniu od zasilania, np. wskutek zakumulowanego ładunku na pojemności elektrycznej elementów lub indukowania napięcia przez silniki pracujące z wybiegu. W przypadku istnienia takiego zagrożenia wymagane jest obniżenie napięcia do poziomu napięcia bezpiecznego w odpowiednio krótkim czasie albo uniemożliwienie dostępu do części czynnej.

Uzupełnieniem ochrony przed dotykiem bezpośrednim może być użycie wysokoczułych urządzeń ochronnych różnicowoprądowych (o prądzie wyzwalającym nie większym niż 30 mA), które zwiększają skuteczność ochrony podstawowej, ale nie mogą być jedynym jej środkiem.

Ochrona przed dotykiem pośrednim ma na celu ograniczenie skutków porażenia w razie dotknięcia do części przewodzących dostępnych, które niespodziewanie znalazły się pod niebezpiecznym napięciem (np. wyniku uszkodzenia izolacji). Działanie takie powinno być realizowane poprzez:

  • uniemożliwienie przepływu prądu przez ciało człowieka lub zwierzęcia, lub

  • ograniczenie wartości prądu rażeniowego lub czasu jego przepływu.

Ochrona przed dotykiem pośrednim w urządzeniach elektrycznych niskiego napięcia może być osiągnięta przez zastosowanie co najmniej jednego z poniżej wymienionych środków:
  • samoczynnego wyłączania zasilania
  • urządzeń II klasy ochronności lub o izolacji równoważnej
  • izolowanie stanowiska
  • nie uziemionych połączeń wyrównawczych
  • separacji elektrycznej
Ochrona przez samoczynne wyłączenie zasilania
jest najbardziej rozpowszechnionym w Polsce środkiem ochrony w sieciach i instalacjach elektrycznych niskiego napięcia. Jej zastosowanie wiąże się z koniecznością:  doprowadzenia do każdej części przewodzącej dostępnej przewodu ochronnego oraz zastosowania urządzenia powodującego samoczynne wyłączenie zasilania.
Ochrona powinna być tak wykonana, aby w razie zwarcia między częścią czynną a częścią przewodzącą dostępną (np. przewodzącą obudową urządzenia elektrycznego) lub przewodem ochronnym, spodziewane napięcie dotykowe o wartości większej niż 50 V prądu przemiennego lub 120 V prądu stałego (nie tętniącego) było wyłączane tak szybko, aby nie wystąpiły niebezpieczne skutki patofizjologiczne. Wymaganie to będzie spełnione wówczas, gdy w wyniku zwarcia popłynie prąd o takim natężeniu, że spowoduje samoczynne zadziałanie urządzenia wyłączającego w dostatecznie krótkim czasie. Musi być zatem stworzona odpowiednia droga dla prądu zwarciowego, nazywana pętlą zwarcia, złożona z przewodów: fazowych oraz ochronnych - łączących wszystkie dostępne części przewodzące urządzeń elektrycznych z punktem neutralnym sieci lub z ziemią, w zależności od układu sieciowego.

Urządzeniami samoczynnie wyłączającymi prąd zwarcia, mogą być:
  • zabezpieczenia przetężeniowe (reagujące na wzrost wartości prądu w obwodzie), np. bezpieczniki topikowe albo wyłączniki samoczynne z wyzwalaczami lub przekaźnikami nadprądowymi,
  • urządzenia ochronne różnicowoprądowe reagujące na pojawienie się prądu upływu z obwodu (nie można ich stosować w układzie sieciowym TN-C).
Samoczynne wyłączenie zasilania jest skuteczne wówczas, gdy zabezpieczenie dobrane jest odpowiednio do parametrów obwodu zasilającego.

Ochrona przez zastosowanie urządzenia II klasy ochronności lub o izolacji równoważnej polega na niedopuszczeniu do pojawienia się w czasie użytkowania niebezpiecznego napięcia dotykowego na częściach przewodzących dostępnych w fabrycznie produkowanych urządzeniach elektrycznych. Osiąga się ten cel poprzez wyposażenie urządzenia w jedno z wymienionych niżej rozwiązań:
  • izolację podwójną, składającą się z izolacji podstawowej i niezależnej od niej dodatkowej izolacji, równoważnej pod względem wytrzymałości elektrycznej i mechanicznej. Taką izolację ma np. sprzęt gospodarstwa domowego, narzędzia ręczne, itp.
  • izolację wzmocnioną, która jest wprawdzie izolacją podstawową, lecz równoważną podwójnej pod względem wytrzymałości elektrycznej i mechanicznej,
  • obudowy izolacyjne, które są osłonami wykonanymi z materiału izolacyjnego o odpowiedniej wytrzymałości mechanicznej i odporności na wpływy środowiska, zapewniającymi stopień ochrony co najmniej IP2X. W takich obudowach wykonywany jest np. sprzęt instalacyjny (rozdzielnice skrzynkowe, wtyki, gniazda, itp.).
Ochrona przez zastosowanie izolowania stanowiska ma na celu zapobieżenie możliwości porażenia prądem elektrycznym w wyniku równoczesnego dotknięcia części przewodzących znajdujących się pod różnymi potencjałami, np. co może zdarzyć się przy uszkodzeniu izolacji podstawowej części czynnych.
Działanie środka ochrony polega na izolowaniu od ziemi stanowiska pracy, na którym może się znaleźć człowiek, bądź takim wyposażeniu tego stanowiska, by nie było możliwe jednoczesne dotknięcie dwóch części przewodzących dostępnych lub jednej części przewodzącej dostępnej i jakiejkolwiek części przewodzącej obcej.
Wymaganie to można spełnić przez:
  • pokrycie lub wykonanie podłogi i ścian z materiału izolacyjnego niepodlegającego działaniu wilgoci oraz oddalenie od siebie części przewodzących dostępnych od części przewodzących obcych poza strefę zasięgu ręki,
  • umieszczenie odpowiednich barier wykonanych w miarę możliwości z materiałów izolacyjnych, nieprzyłączonych do ziemi ani do części przewodzących dostępnych,
  • izolowanie części przewodzących obcych.
Izolowanie stanowiska można stosować tam, gdzie użycie innych środków jest trudne do wykonania lub niemożliwe, np. nie można dostatecznie szybko wyłączyć zasilania lub zmniejszyć wartości napięcia dotykowego. Znajduje ono zastosowanie najczęściej w specyficznych warunkach, np. w laboratoriach bądź w energetyce, gdzie podlega pewnym obostrzeniom.

Ochrona przez zastosowanie nie uziemionych połączeń wyrównawczych miejscowych polega na połączeniu ze sobą wszystkich jednocześnie dostępnych części przewodzących obcych i części przewodzących dostępnych odpowiednim przewodem wyrównawczym, co zapobiega pojawieniu się niebezpiecznych napięć dotykowych
System nie uziemionych połączeń wyrównawczych miejscowych nie powinien mieć połączenia z ziemią przez łączone części przewodzące dostępne lub obce.

Ochrona przez zastosowanie separacji elektrycznej polega na zasilaniu (jednego lub więcej) chronionego urządzenia ze źródła separacyjnego, którym najczęściej jest  odpowiedni transformator lub przetwornica. Części czynne obwodu separowanego nie mogą być połączone w żadnym punkcie z innym obwodem lub z ziemią. Ewentualne dotknięcie do elementów takiego obwodu przez człowieka nie powoduje porażenia, gdyż nie zamyka się droga dla prądu rażeniowego, co przesądza o skuteczności takiego rozwiązania. Jednakże dla poprawności działania tego środka obwód odbiorczy podlega licznym obostrzeniom -  powinien być tak wykonany, aby ograniczyć możliwość zwarć doziemnych.
Wartość napięcia w obwodzie wtórnym nie może być większa niż 500 V.

Równoczesna ochrona przed dotykiem bezpośrednim i dotykiem pośrednim polega na zasilaniu urządzeń bardzo niskim napięciem, nie stanowiacym zagrożenia dla człowieka, ze spełniającego odpowiednie warunki źródła energii takiego, jak:
  • transformator ochronny albo urządzenie równoważne (przetwornica)
  • źródło elektrochemiczne (np. bateria akumulatorów).
Obwód ma być odseparowany od ziemi (SELV) lub uziemiony (PELV). Gniazda wtyczkowe i wtyczki stosowane w obwodach o bardzo niskim napięciu nie mogą pasować do wtyczek i gniazd wtyczkowych stosowanych w innych obwodach.

Stopień ochrony zapewniany przez obudowy (tzw. kod IP) jest miarą ochrony zapewnianej przez obudowy przed dostępem do znajdujących się w nich części niebezpiecznych, jak też przed  wnikaniem obcych ciał stałych i/lub wody do wewnątrz.
Kod IP składa się z dwóch cyfr charakterystycznych, których podawanie jest obowiązkowe – ich znaczenie podano w poniższej tabeli. Jeżeli cyfra charakterystyczna nie jest określona lub jest nieistotna, jej miejsce w kodzie IP zajmuje znak X (np. IPX5, IPX2, IPXXC).


Uwaga:

Możliwe jest również zastosowanie:
  • nieobowiązującej litery dodatkowej (np. IP20C), informującej o stopniu ochrony osób przed dotykiem do niebezpiecznych części (jeśli nie jest określana, pomija się ją):
  • nieobowiązującej litery uzupełniającej (np. IP21M) do różnych zastosowań (jeśli nie jest określana, pomija się ją):

Klasy ochronności
Urządzenia elektryczne, z punktu widzenia ochrony przeciwporażeniowej, dzieli się na cztery klasy ochronności: 0, I, II i III.

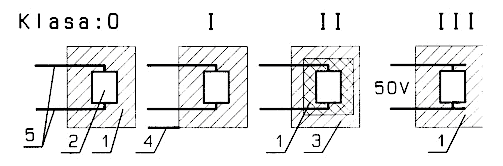

Klasy ochronności urządzeń elektrycznych
1 - izolacja podstawowa, 2 - części czynne urządzenia, 3 - izolacja dodatkowa,
4 - przewód ochronny, 5 - przewody zasilające


Klasa 0 - urządzenia, w których zastosowano tylko izolację podstawową, nie mające zacisku uziemienia ochronnego i łączone z siecią zasilającą przewodem dwużyłowym bez żyły ochronnej, zakończonym wtykiem bez styku ochronnego (jeżeli jest to przewód ruchomy). Oznacza to, iż taki wyrób wyposażono tylko w ochronę przed dotykiem bezpośrednim, natomiast ochrona przed dotykiem pośrednim nie jest konstrukcyjnie przewidziana.
Klasa i - urządzenia, w których zastosowano izolację podstawową i wyposażono je w zaciski ochronne do łączenia części przewodzących dostępnych z przewodem ochronnym układu sieciowego, czyli przewidziane do objęcia ochroną przed dotykiem pośrednim. Zacisk ochronny powinien być oznaczony symbolem uziemienia ochronnego, który jest często utożsamiany z oznaczeniem i klasy ochronności.

Klasa II - urządzenia, w których zastosowano izolację podstawową oraz izolację dodatkową - wszystkie części przewodzące dostępne są, niezależnie od izolacji roboczej, oddzielone od części czynnych izolacją podwójną lub wzmocnioną, której konstrukcja uniemożliwia powstanie uszkodzenia grożącego porażeniem w warunkach normalnego użytkowania podczas założonego czasu trwałości wyrobu. Urządzenia te nie potrzebują doprowadzenia przewodu ochronnego, nie mają więc zacisku ochronnego i są łączone z siecią zasilającą dwużyłowym przewodem (jednakże niektóre z nich mogą być wyposażone w wewnętrzny zacisk ochronny, którego obecność wynika z innych wymagań). Ruchomy przewód powinien być zakończony wtyczką ze „ślepym” wgłębieniem na styk ochronny gniazda wtykowego lub płaskim wtykiem z kołkami stykowymi pokrytymi do połowy długości powłoką izolacyjną ze względu na bezpieczeństwo dotykowe.
Symbol graficzny II klasy ochronności pokazuje poniższy rysunek. Symbol przedstawiony na rys. d) należy umieszczać na zewnątrz i wewnątrz obudowy urządzenia elektrycznego, gdy spełnia ona warunki II klasy ochronności lub izolacji równoważnej.

Klasa III - urządzenia, które mogą być zasilane jedynie bardzo niskim napięciem bezpiecznym SELV (Safety Extra-Low Voltage) lub bardzo niskim napięciem ochronnym PELV (Protection Extra-Low Voltage), a więc o wartości nie większej niż 50 V prądu przemiennego i 120 V prądu stałego (napięcia zakresu i - tabela poniżej).
Symbol graficzny III klasy ochronności pokazuje rys. f) poniżej.

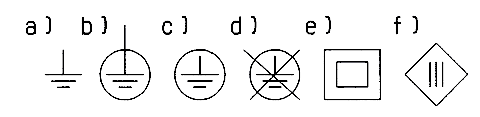

 Symbole graficzne uziemienia i klas ochronności:
a - uziemienie (symbol ogólny),
b - uziemienie ochronne,
c - uziemienie ochronne, symbol spotykany,
d - symbol na urządzeniu - urządzenie spełniające warunki ii klasy ochronności lub izolacji równoważnej,
e - oznaczenie ii klasy ochronności,
f - oznaczenie iii klasy ochronności

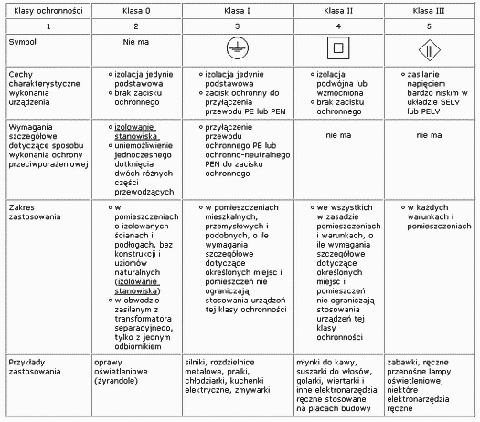

Cechy charakterystyczne wykonania urządzeń w poszczególnych klasach ochronności i zakres ich zastosowania:

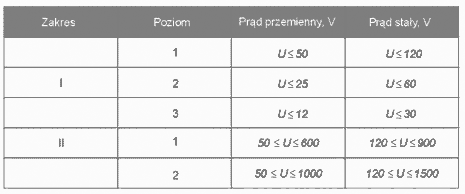

Napięcia znamionowe prądu przemiennego do 1000 V i prądu stałego do 1500 V (zaliczane do tzw. niskiego napięcia) podzielono na następujące zakresy:
