Antena została zaprojektowana i wykonana wg. konstrukcji inż. Michaela Zwingla OE3MZC
i Günthera Lindemanna DL9HCG przez Witka SP9SVP jako 10-elementowa antena
duobandowa 144/440 MHz.
Jest konstrukcją składaną i świetnie nadaje się do pracy w terenie podczas wyjazdów
Zdjęcia konstrukcji oraz prób i pomiarów
Pomoc w konstrukcji i obliczeniach anteny: Arkusz 1 | Arkusz 2 | Arkusz 3

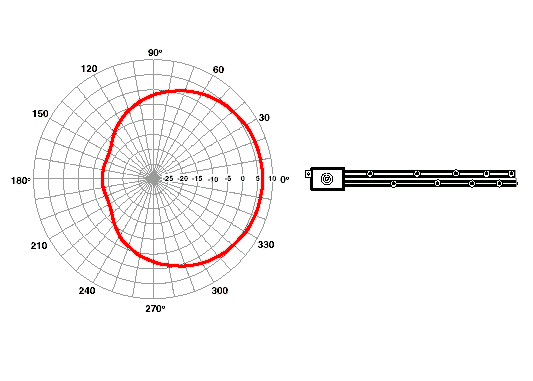

Charakterystyka pozioma anteny

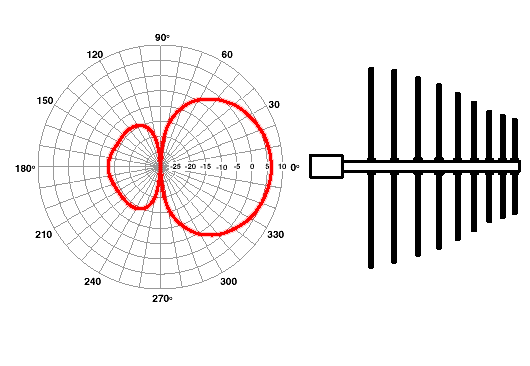

Charakterystyka pionowa anteny

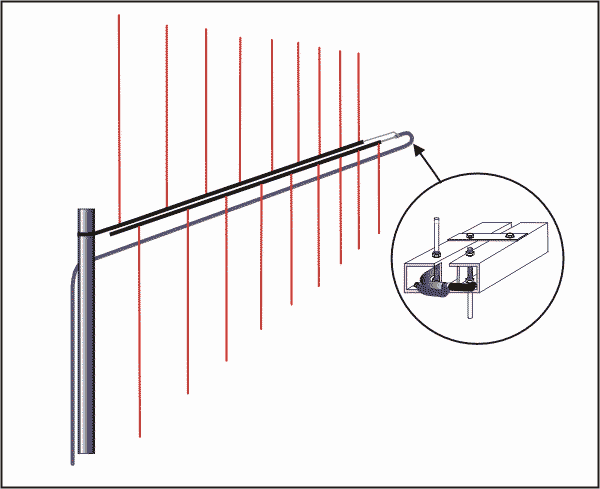

Podłączenie zasilania anteny

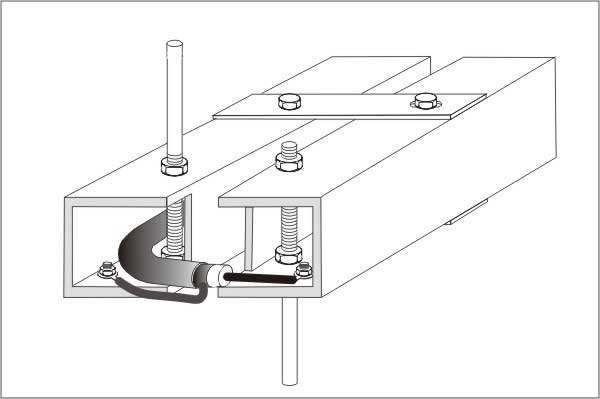

Widok szczegółowy podłączenie zasilania anteny

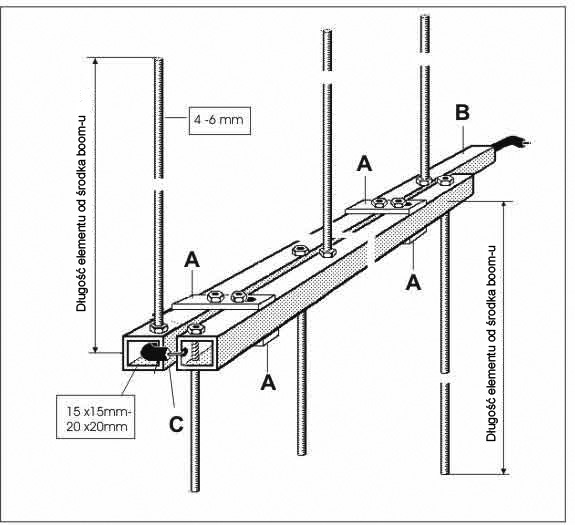

Elementy konstrukcji anteny:
A - Płytka dystansowa z plexiglasu
B - Boom
C - Kabel koncentryczny

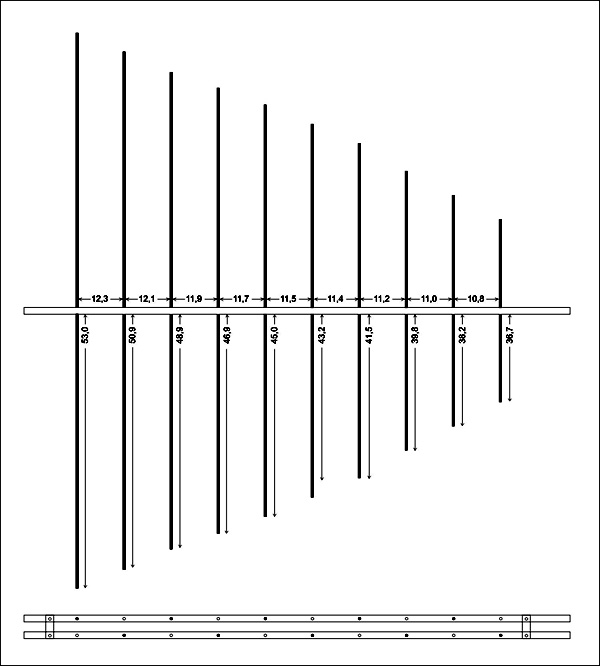

Wymiary konstrukcyjne anteny dla poniższych parametrów:
Zakres 142-147Mhz i 426-441Mhz
Zysk 8,5 dB dla 144 Mhz i 10,9 dB dla 433 Mhz
SWR 1,2:1
Boom - rurka aluminiowa o przekroju kwadratowym 15 x 15 mm
Elementy czynne - pręty aluminiowe o średnicy 5 mm
Odstęp między boom-ami 8 mm (ustalany SW-metrem)
Nr. elementu |
Długość [cm][1] |
Odstęp [cm][2] |
1 |
53,0 |
- |
2 |
50,9 |
12,3 |
3 |
48,9 |
12,1 |
4 |
46,9 |
11,9 |
5 |
45,0 |
11,7 |
6 |
43,2 |
11,5 |
7 |
41,5 |
11,4 |
8 |
39,8 |
11,2 |
9 |
38,2 |
11,0 |
10 |
36,7 |
10,8 |
Uwagi:
1 - wymiar mierzony od środka boom-u do końca preta
2 - wymiar pomiędzy środkami otworów

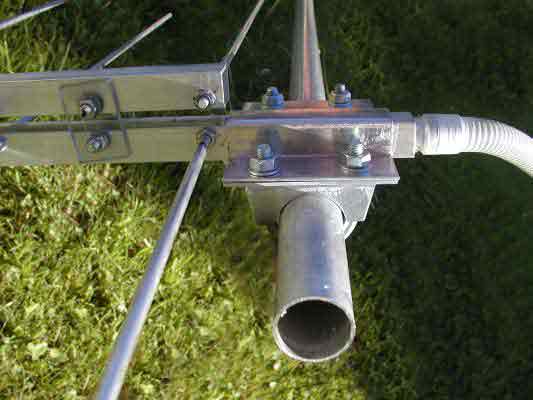

Sposób zamocowania anteny do masztu

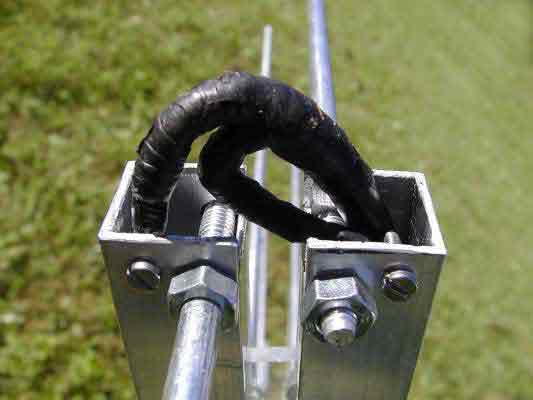

Szczegół podłączenia kabla antenowego
Użytkownicy anteny:
Witek SP9SVP, Andrzej SQ9JDO, Andrzej SP9VUV, Krzysiek SQ9JTV, Zbyszek SQ5IZR
|
|
