| Częstotliwość |
Określa częstotliwość odbioru podaną w MHz np. 145.600000. Jeśli w polu Dupleks nie ustawiono żadnej opcji wtedy kanał ustawiony jest do pracy w trybie Simplex i wpisana częstotliwość jest również częstotliwością nadawania. |
Nazwa |
Nazwa kanału w postaci alfanumerycznej, która będzie wyświetlana na wyświetlaczu. Ilość znaków jest zależna od typu odbiornika. Dla modelu UV-5R nazwa jest 6 znakowa.
|

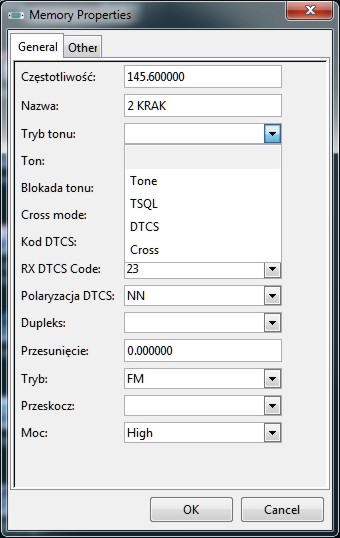

| Tryb Tonu |
Ustalenie trybu wysyłania i odbioru tonu służącego do otwarcia blokady kanału. Mamy do wyboru następujące opcje:
| (puste pole) | Żaden ton nie jest transmitowany. Blokada szumu jest otwierana wyłącznie po wystąpieniu nośnej odbieranego sygnału. |
| Ton | Transmitowany jest ton CTCSS, którego wartość ustalamy w polu Ton. Ton ten używany jest do otwarcia blokady kanału korespondenta lub wejścia przemiennika. |
| TSQL | Transmitowany jest ton CTCSS, którego wartość ustalamy w polu Blokada tonu. Ten sam ton używany jest do otwarcia blokady kanału korespondenta oraz do otwarcia blokady naszego odbiornika. |
| DTCS | Transmitowany jest ton DTCS/DCS, którego wartość ustalamy w polu Ton DTCS. Ten sam ton używany jest do otwarcia blokady kanału korespondenta oraz do otwarcia blokady naszego odbiornika. |
| Cross mode | Tzw. tryb krzyżowy. W tym trybie używany jest kompleksowy układ blokady objaśniony poniżej w opisie pola Cross mode. |
|
| Ton |
Wybór z listy tonu CTCSS służącego do otwierania blokady odbiornika korespondenta lub wejść przemienników.
|

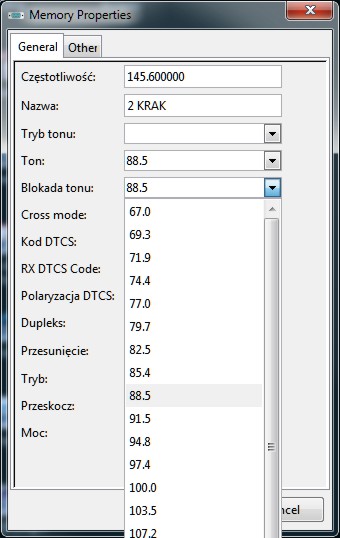

| Blokada tonu |
Wybór z listy tonu CTCSS potrzebnego do otwarcia blokady naszego odbiornika.
|

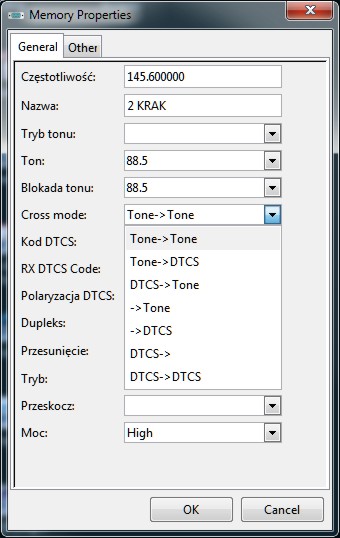

| Cross mode |
Ustawienia w tym polu dotyczą blokady kanału w przypadku, gdy w polu Tryb tonu wybrano opcję Cross. Na liście dostępnych opcji tego pola znajdują się dwie metody oddzielone znakiem "->". Metoda po lewej stronie określa wywołanie selektywne podczas nadawania natomiast po prawej znajduje się sposób otwarcia blokady przy odbiorze sygnału. Możliwe wartości to:
| Tone | Użycie tonów CTCSS. Transmitowany ton określa pole Ton, odbierany pole Blokada tonu. |
| DTCS | Użycie tonów CTCSS/DCS. Transmitowany ton określa pole Kod DTCS, odbierany pole DTCS Rx Code |
| (puste pole) | Wskazuje, że żadna z metod nie jest stosowana ani przy nadawaniu ani przy odbiorze. |
W polu Cross mode mamy następujące opcje do wyboru:
| Tone -> Tone | Ton nadawany w polu Ton, odbierany w polu Blokada tonu |
| Tone -> DTCS | Ton nadawany w polu Ton, odbierany w polu DTCS Rx Code |
| DTCS -> Tone | Ton nadawany w polu Kod DTCS, odbierany w polu Blokada tonu |
| -> Tone | Brak tonu przy nadawaniu, odbierany w polu Blokada tonu |
| -> DTCS | Brak tonu przy nadawaniu, odbierany w polu DTCS Rx Code |
| DTCS -> | Ton nadawany w polu Kod DTCS, brak blokady przy odbiorze |
| DTCS -> DTCS | Ton nadawany w polu Kod DTCS, odbierany w polu DTCS Rx Code
|
|

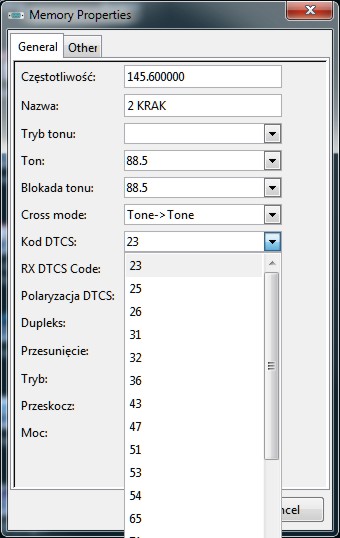

| Kod DTCS |
Wybór tonu DTCS służącego do otwierania blokady odbiornika. Ton otwiera kanał jeśli w polu Tryb tonu wybrano opcję DTCS.
|

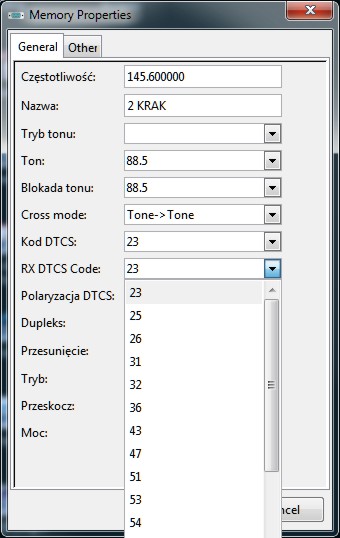

| RX DTCS Code |
Wybór tonu DTCS służącego do otwierania blokady odbiornika. Ton otwiera kanał jeśli w polu Tryb tonu wybrano opcję Cross.
Ustawienie to funkcjonuje pod warunkiem, że model radia obsługuje taki tryb pracy.
|

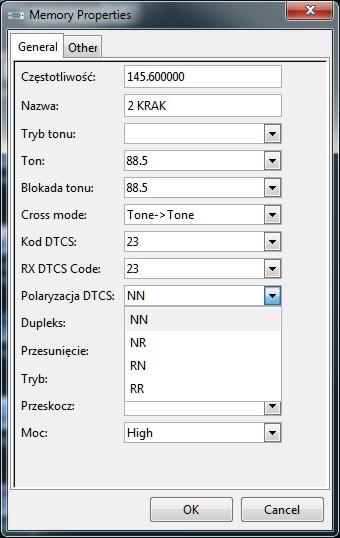

| Polaryzacja DTCS |
Ustala polaryzację przesyłanego tonu DTCS. Pierwsza litera oznacza polaryzację wysyłanego kodu natomiast druga polaryzację odbieranego kodu.
Litera N oznacza polaryzację normalną a R odwrotną.
|

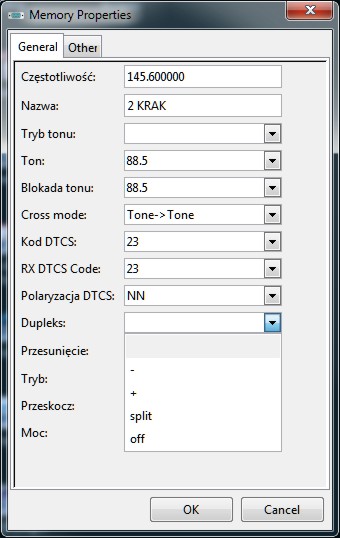

| Dupleks |
Ustawienia kanału do pracy w trybie Duplex:
| (puste pole) | Częstotliwości nadawania i odbioru są identyczne. |
| +/- | Częstotliwość nadawania będzie większa (+) lub mniejsza (-) od częstotliwości odbioru o wartość wprowadzoną w polu Przesunięcie. |
| split | Ustawia kanał do pracy w tzw. splicie czyli częstotliwość nadawania i odbioru są różne i mogą przybierać wartości z całego zakresu jaki obsługuje dany typ radia.
Częstotliwość nadawania jest wprowadzana w polu Przesunięcie jako wartość absolutna a nie jako wartość przesunięcia.
Ustawienie to funkcjonuje pod warunkiem, że model radia obsługuje taki tryb pracy. |
| off | Blokuje możliwość nadawania w danym kanale.
Ustawienie to funkcjonuje pod warunkiem, że model radia obsługuje taki tryb pracy. |
Uwaga: Dla kanałów simpleksowych ustawiamy w tym polu wartość None natomiast dla kanałów przemiennikowych wartość +, - lub split.
|
| Przesunięcie |
Wartość w MHz określająca przesunięcie częstotliwości nadawania w stosunku do częstotliwości odbioru np. 0.600000. W polu tym wpisujemy wartość gdy w polu Dupleks wybrano opcję +, - lub split. W przypadku opcji split w polu tym wpisujemy bezwzględną wartość częstotliwości nadawania w MHz np. 145.000000.
|

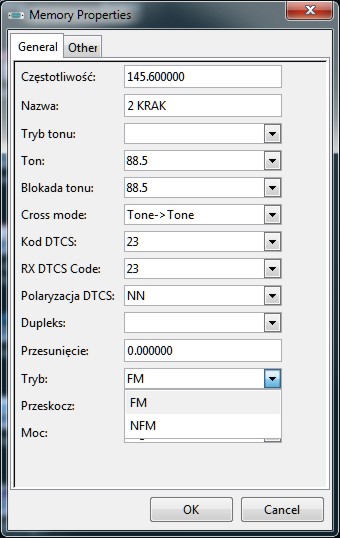

| Tryb |
Ustalenie trybu nadawania i odbioru na danym kanale.
| FM | FM (dewiacja 5 kHz) |
| NFM | „Wąski” FM (dewiacja 2.5 kHz) |
| WFM | „Szeroki” FM (dewiacja ok. 100 kHz) |
| AM | „Wąski” AM |
| DV | Tryb cyfrowy D-Star |
|

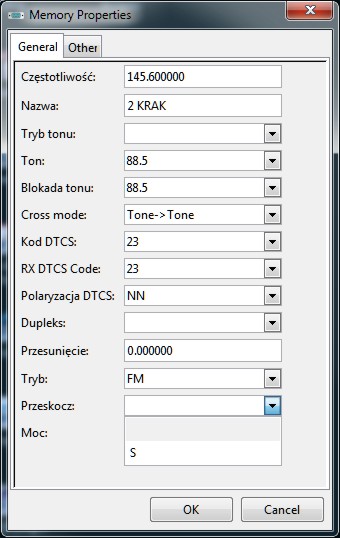

| Przeskocz |
Wybór sposobu skanowania kanału.
| (puste pole) | kanał na liście skanowania |
| S | kanał wykluczony z listy |
| P | kanał na liście kanałów priorytetowych |
|

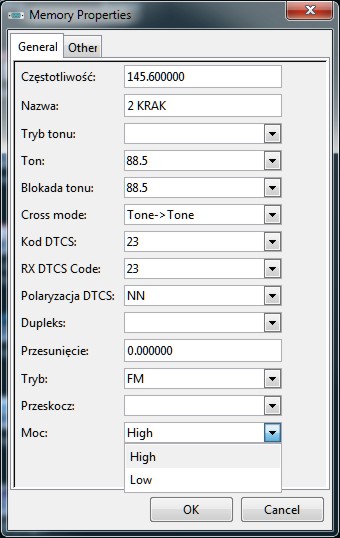

| Moc |
Wybór mocy nadawania
Konkretne wartości zależą od typu radia i zawsze są podane w instrukcji oraz w specyfikacji.
|

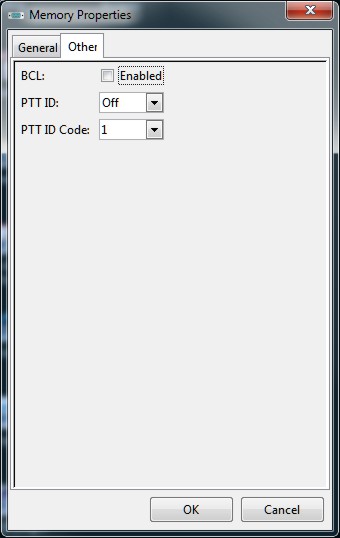

| BCL |
...
|

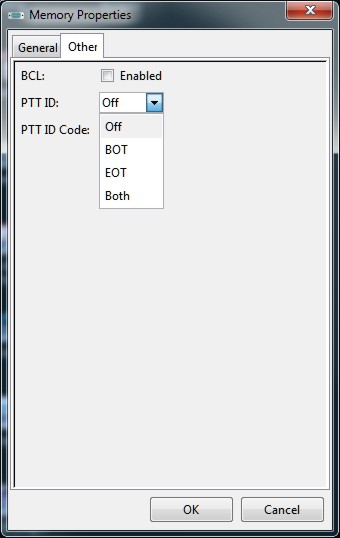

| PTT ID |
...
|

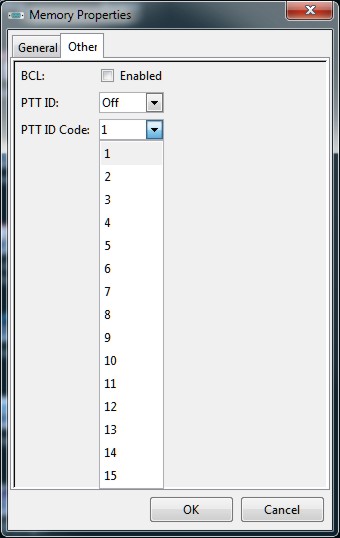

| PTT ID Code |
...
|
