DMR | Digital Mobile Radio
Jest to cyfrowy standard transmisji mowy wykorzystywany w radiotelefonach cyfrowych opracowany w roku 2005 z myślą
o użytkownikach radiotelefonów profesjonalnych (PMR - Professional Mobile Radio) przez Europejski Instytut Norm Telekomunikacyjnych (European Telecommunications Standards Institute - ETSI). Protokół DMR określa trzy tryby pracy:
- nielicencjonowany (Tier I, Warstwa I) - dla zastosowań dostępnych bez licencji, początkowo przewidziana dla potrzeb cyfrowego
systemu dPMR446, szerokość kanału 6,25 kHz umożliwia łączności bezpośrednie i przez przemienniki pojedyncze lub połączone
w sieci
- konwencjonalny licencjonowany (Tier II, Warstwa II) - dla licencjonowanej łączności profesjonalnej w zakresie 60-900 MHz,
szerokość kanału 12,5 kHz możliwia łączności w dwóch szczelinach czasowych bezpośrednie lub przez przemienniki pojedyncze lub
połączone w sieci
- licencjonowany trunkingowy (Tier III, Warstwa III) - dla licencjonowanych łączności trunkingowych
Zastosowania profesjonalne wykorzystują warstwy II i III a sieci krótkofalarskie wykorzystują warstwę II.
|
|
 DMR - strona główna |
|
| CQ DRM MAP - Globalna mapa przemienników pracujących w połączonych sieciach DMR-MARC, DMR+ i BrandMeister |
|
| Lista systemowych serwerów DMR |
|
| Lista serwerów i podpiętych do nich przemienników |
|
Grupy rozmowne | Talk Groups (TG)

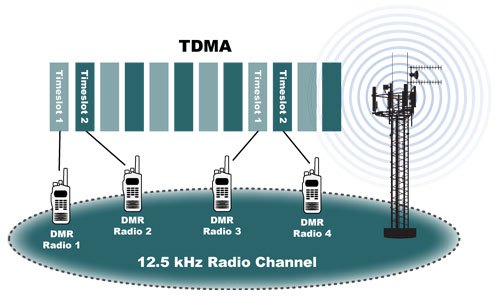

Użytkownicy systemu są podzieleni na grupy, które korzystają z tych samych szczelin czasowych Time slot TS.
Grupy te są od siebie odseparowane i nie przeszkadzają sobie w łącznościach, a każdy z użytkowników może nasłuchiwać łączności prowadzonych w jednej wybranej przez siebie grupie.
Dla odsłuchu łączności prowadzonych w różnych grupach pomagają listy odbiorcze RX Group list. W praktyce zakłada się dwie takie listy odpowiednio dla szczeliny TS1 i TS2.
W sieci SP-DMR główną grupą rozmowną jest TG260
Szczelina czasowa | Time slot (TS)
W sieci SP-DMR przyjęto podział szczelin czasowych w pracy przez przemiennik:
- TS1 CC1 TG 260 - łączności ogólnopolskie
- TS2 CC1 TG 2602 lub ID Użytkownika - łączności lokalne
W simpleksie można przyjąć częstotliwości 144,5500 oraz 433,5500 CC1 TG260
Kody CC | Color Code
Spełniają funkcję analogiczną do tonów CTCSS lub kodów DCS w przemiennikach analogowych FM.
Z 16 możliwych kodów w sieci SP-DMR stosowany jest kod nr 1.
Jeśli kod ustawiony w zaprogramowanym kanale cyfrowym przemiennika różni się od kodu w konfiguracji przemiennika uniemożliwia to korzystanie z niego.
Strefy | Zone
To grupy dowolnych kanałów powiązanych ze sobą logicznie, geograficznie, związane z grupą korespondentów o wspólnych zainteresowaniach) itp. Mogą to być dowolne kanały analogowe jak i cyfrowe DMR.
W typowym sprzęcie DMR można utworzyć ponad 200 własnych stref, zawierających do 16 kanałów każda.
BrandMeister
Jest to platforma programowa serwerów pracujących w światowej infrastrukturze radioamatorskiego systemu DV (Digital Voice).
BrandMeister pozwala na połączenie i komunikację z sieciami MOTOROLA DMR-MARC i Hytera DMRplus oraz pozostałymi sieciami DMR co pozwala na pracę i porozumiewanie się w cyfrowych modulacjach głosu D-Star, DMR, C4FM, APCO25 oraz innych w przyszłości.
Wykorzystuje następujące protokoły:
- Hytera Multi-Site Connect
- Motorola IP Site Connect
- Homebrew repeater protocol (Generic)
- Homebrew repeater protocol (MMDVMHost)
- FastForward network protocol
- c-Bridge CC-CC Link
- WinMaster
- DV4mini
- D-STAR
- SmartPTT
- WIRES-X
Pozwala m.in. na:
- automatyczne przełączanie się z przemiennika na przemiennika
- prowadzenie lokalnych rozmów na każdej szczelinie czasowej
- łączenie się w skali światowej z korespondentami pracującymi w innych sieciach DMR oraz Wires-X
- wysyłanie własnej lokalizacji do APRS
- wysyłanie i odbieranie wiadomości SMS od innych użytkowników oraz APRS
- zdalna kontrola i sterowanie urządzeniami za pomocą radia DMR
Wykorzystuje następujące protokoły:
- Hytera Multi-Site Connect
- Motorola IP Site Connect
- Homebrew repeater protocol (Generic)
- Homebrew repeater protocol (MMDVMHost)
- FastForward network protocol
- c-Bridge CC-CC Link
- WinMaster
- DV4mini
- D-STAR
- SmartPTT
- WIRES-X
|
|
