Maksymalna dewiacja
Maksymalne odchylenie od częstotliwości roboczej.
Zob.  Modulacja FM
MB
Skrót stosowany na określenie środkowej części zakresu częstotliwości, w której prowadzona jest typowa łączność radiowa.
MEM
Pamięć.
MEMO
Przycisk programowania (po wybraniu kanału, który chcemy wprowadzić do pamięci radiotelefonu przyciskamy przycisk MEMO a następnie numer pamięci M1÷M5, której chcemy ten kanał przypisać).
Memory Scan
Funkcja pozwalająca na skanowanie wszystkich komórek pamięci w których zapisane są częstotliwości najczęściej używane na danym paśmie.
METER
Miernik.
MIC (MIKE)
Mikrofon, gniazdo mikrofonu (lub mikrofon wewnętrzny)
MIC.GAIN
Gałka regulacji czułości mikrofonu (przydatne podczas
pracy w pomieszczeniu lub pojeździe, w którym panuje hałas).
Mikrofon magnetoelektryczny
|
 |
Składaja się z membrany, do której jest przymocowana cylindryczna cewka poruszająca się w szczelinie silnego magnesu trwałego. Ruch cewki wywołuje powstanie w jej uzwojeniu siły elektromotorycznej napięcia m.cz. Mikrofon taki cechuje silna kierunkowość i dobra skuteczność, uwydatnienie mniejszych częstotliwości akustycznych i rezystancja w granicach kilkuset omów (200-600).
|
Mikrofon elektretowy
Mikrofon elektretowy jest odmianą mikrofonu pojemnościowego, w którym zastosowano specjalny dielektryk zachowujący przez dłuższy czas stan naelektryzowania i wytwarzający pole elektryczne w otaczającej go przestrzeni. Wykorzystywane tu są niektóre dielektryki poddane wcześniej specjalnej obróbce. W takich mikrofonach występuje elektrostatycznie spolaryzowana membrana (1), co sprawia, że rezystancja takiego mikrofonu jest bardzo duża, rzędu megaomów. Z tego względu, w celu dopasowania do tranzystorowych wzmacniaczy mikrofonowych, zachodzi konieczność zastosowania elektronicznych transformatorów, najczęściej wykorzystujących tranzystory FET. Ponadto mikrofony elektretowe są lżejsze od dynamicznych i mają bardziej wyrównaną charakterystykę w szerszym zakresie przenoszenia synału m.cz. (co sprawia, że bardziej niż dynamiczne mikrofony nadają się dla operatorów o niskim głosie).
|
Mikrofon różnicowy
W rzeczywistości jest to układ dwu mikrofonów. Na wyjściu jednego z mikrofonów zainstalowany jest układ przesuwnika fazowego, który powoduje "odwrócenie" sygnału. Sygnały z obu mikrofonów docierają do kolejnego układu - sumatora. Jeśli do obu mikrofonów dociera identyczny dźwięk wtedy sygnały odwrócony i nie zmodyfikowany zniwelują się w sumatorze.
W zestawach słuchawkowych jeden mikrofon umieszczony jest w pobliżu ust nadawcy zaś drugi w obudowie słuchawek. Do obu dociera hałas z otoczenia, lecz tylko do jednego głos nadawcy. Identyczna część sygnału (w tym przypadku hałas) jest niwelowana w układzie sumatora a nadawana jest jedynie różnica, czyli głos nadawcy.
MIX
Mieszacz.
MOD
Modulacja, zmiana trybu modulacji.
Modulacja
Zmiana parametrów sygnału. Rozróżniamy następujące typy modulacji:
1. Modulacje analogowe
a. Modulacja amplitudy (AM)
- DSB-LC (Double-Sideband Large Carrier) – modulacja dwuwstęgowa z nośną
- DSB-SC (Double-Sideband Suppressed Carrier) – modulacja dwuwstęgowa z wytłumioną nośną
- SSB (Single-sideband Modulation) – modulacja jednowstęgowa
- VSB (Vestigial-sideband Modulation) – modulacja amplitudy z częściowo tłumioną wstęga boczną
b. Modulacje kątowe
- PM (Phase Modulation) – modulacja fazy, zmiana fazy fali
- FM (Frequency Modulation) – modulacja częstotliwości
c. Modulacja Sigma-delta
2. Modulacje impulsowe
a. PCM – kodowa (Pulse-code Modulation)
b. DPCM – różnicowa impulsowo-kodowa (Differential Pulse-code Modulation)
c. PWM – szerokość impulsu (Pulse-width Modulation)
d. PAM – amplituda impulsu (Pulse-amplitude Modulation)
e. PPM – pozycja impulsu (Pulse-position Modulation)
f. PDM – gęstość impulsów (Pulse-density Modulation)
3. Modulacje kluczowane
a. ASK (Amplitude Shift Keying) - kluczowanie amplitudy
b. QAM (Quadrature Amplitude Modulation) - kluczowanie kwadraturowe
c. FSK (Frequency-Shift Keying) - kluczowanie częstotliwościowe
- MFSK (Multiple Frequency-Shift Keying) - kluczowanie wieloczęstotliwościowe
- GFSK (Gaussian Frequency Shift Keying) - kluczowanie gausianowskie
- MSK (Minimum Shift Keying) - kluczowanie minimalnofazowe
- GMSK (Gaussian Minimum Shift Keying) - kluczowanie gausianowskie minimalnofazowe
d. PSK (Phase-shift Keying) - kluczowanie fazowe
- BPSK
- DPSK
- QPSK
- n-PSK
- O-QPSK
e. Kluczowanie szerokopasmowe
- DSSS (Direct Sequence Spread Spectrum) - systemy z bezpośrednim rozpraszaniem widma
- FHSS (Frequency Hopping Spread Spectrum) - systemy szerokopasmowe ze skakaniem po częstotliwościach
- Pulsed-FM
- OFDM (Ortogonal Frequency Division Multiplexing) - nazywany też DMT (Discrete Multitone Modulation)
- CDMA (Code Division Multiple Access)
f. RTTY (Radio Teletype) – dalekopis na falach radiowych, prosta modulacja pulsowo-kodowa
Modulacja amplitudy (AM) | Amplitude Modulation
Przy modulacji amplitudy amplituda fali nośnej zmienia się w takt napięcia modulującego. Jest to jeden z najstarszych rodzajów emisji wykorzystywanych w radiokomunikacji (wcześniej stosowano kluczowanie fali nośnej do przesyłania sygnałów telegraficznych).
Zob. Modulacja amplitudy
Modulacja częstotliwości (FM) | Frequency Modulation
Polega na zmianie wartości chwilowej częstotliwości fali nośnej w takt zmian sygnału modulującego. Maksymalne odchylenie chwilowe od wartości częstotliwości spoczynkowej to tak zwana dewiacją - delta F. Przy modulacji częstotliwościowej amplituda fali nośnej jest stała, natomiast jej częstotliwość zmienia się w zależności od amplitudy sygnału modulującego.
Modulacja fazowa
Z modulacją fazową mamy do czynienia wtedy, gdy proporcjonalnie do sygnału zmienia się kąt fazowy przebiegu nośnego. Modulację częstotliwościową i fazową określa się często wspólną nazwą modulacji kątowej.
Modulacja jednowstęgowa (SSB)
Modulacja jednowstęgowa jest szczególnym przypadkiem modulacji amplitudy. Istota SSB polega na usunięciu jednej bocznej wstęgi sygnału z modulacją amplitudy i znacznym wytłumieniu fali nośnej w tym sygnale.
Zob. Modulacja jednowstęgowa
Modulacja różnicowa
Typ modulacji sygnału, w którym nadawana jest informacja o zmianie polaryzacji sygnału. Nadawany sygnał zmienia swój stan jedynie w momencie zmiany stanu sygnału oryginalnego.
MOD/S.RF
Przełącznik funkcji pomiaru głębokości modulacji AM lub dewiacji FM
(MOD), siły odbieranego sygnału (S) lub mocy wyjściowej (RF).
MOSFET
Tranzystor polowy z izolowaną bramką.
M1, M2 ...
Przyciski programowania kanałów (pamięci). Pod każdym z nich możemy zaprogramować dowolny kanał.
MIC
|

|
Oznaczenie gniazda i gałki regulacji poziomu modulacji mikrofonu. W urządzeniach ręcznych napis MIC oznacza usytuowanie mikrofonu.

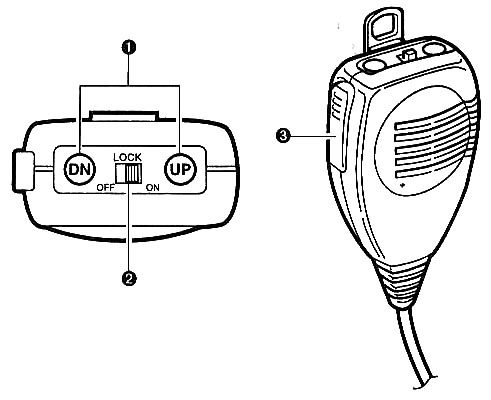

Typowy mikrofon ręczny posiada następujące przyciski:
1 - przyciski UP/DOWN służące do zmiany częstotliwości w górę lub w dół o ustalony krok,
2 - przełącznik blokujący działanie wszystkich przycisków,
3 - przycisk PTT przełączający transceiver z odbioru na nadawanie.
|
MODE
|
|
Przycisk służący do zmiany rodzaju emisji.
Często spotyka się osobne przyciski do wyboru poszczególnych typów emisji:
SSB - przełączanie pomiędzy pracą LSB i USB
CW/R - praca w trybie CW lub CW Reverse
AM/FM - praca z emisją AM lub FM
|
Moduł | Module
Zob. Leksykon D-Star
Moduł reflektora
Zob. Leksykon D-Star
MUF | Maximum Usable Frequencies
Najwyższa częstotliwość, na której jest możliwa łączność pomiędzy dwoma stacjami przy aktualnej propagacji radiowej.
MUTE
Przełącznik wyłączający odsłuch audio.
|
